Capítulo 7: Tolerâncias dos Rolamentos

As tolerâncias de rolamentos indicam os valores aceitáveis para dimensões e precisão de funcionamento para uma determinada classe de tolerância. As tolerâncias são padronizadas internacionalmente por organizações como ISO, JIS, DIN, ANSI e ABMA.

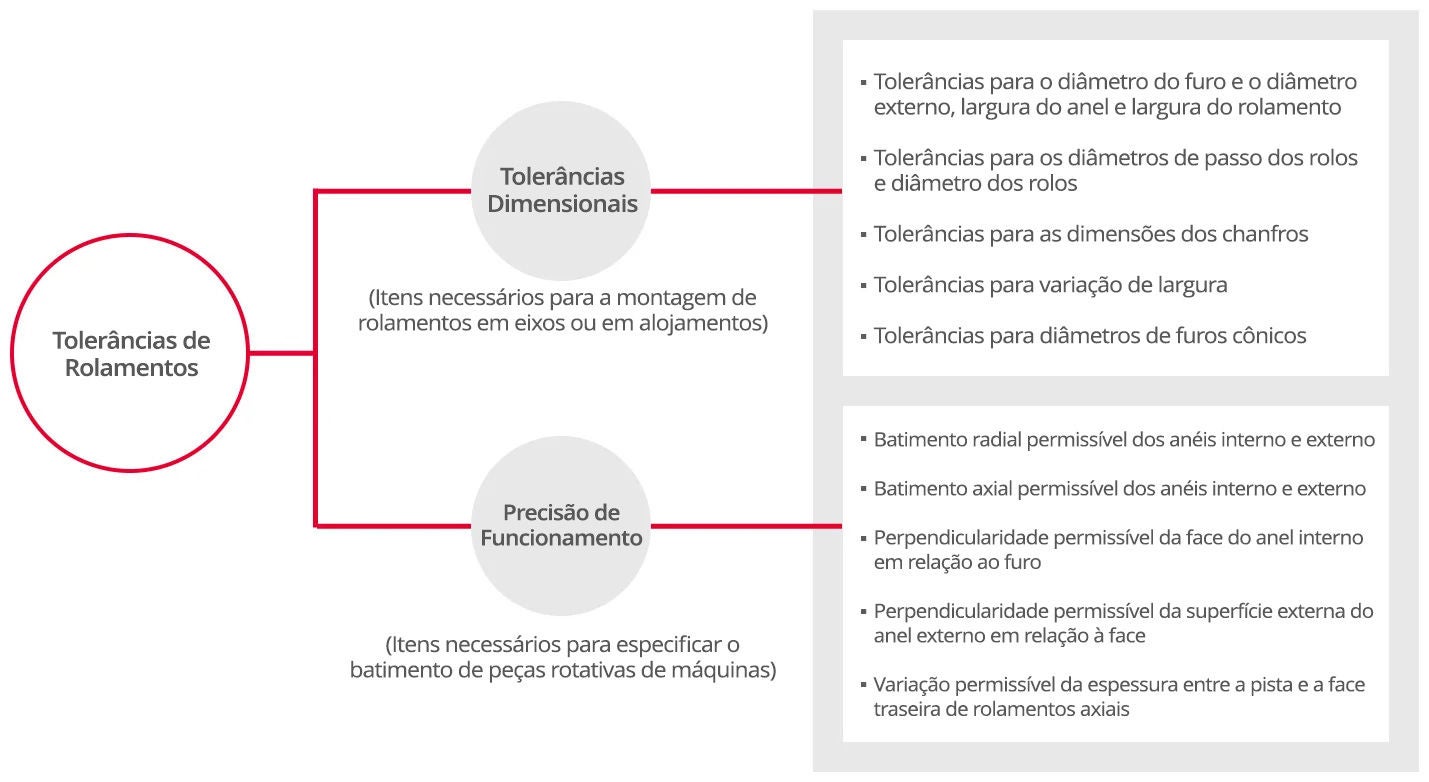

As tolerâncias de rolamentos abrangem tanto as tolerâncias dimensionais quanto os valores admissíveis relacionados à precisão de funcionamento.

As tolerâncias e os valores permissíveis para as dimensões limite e a precisão de funcionamento são especificados nas normas JIS B 1514, ISO 492 (rolamentos radiais) e ISO 199 (rolamentos axiais).

Classes de Tolerância de Rolamentos

Para a maioria das aplicações gerais, a classe JIS 0 (classe Normal ISO) é suficiente.

Produtos da classe 5 ou superior são utilizados em fusos de máquinas‑ferramenta, instrumentos especializados e outros equipamentos de precisão, bem como em aplicações de alta rotação, como na indústria aeronáutica.

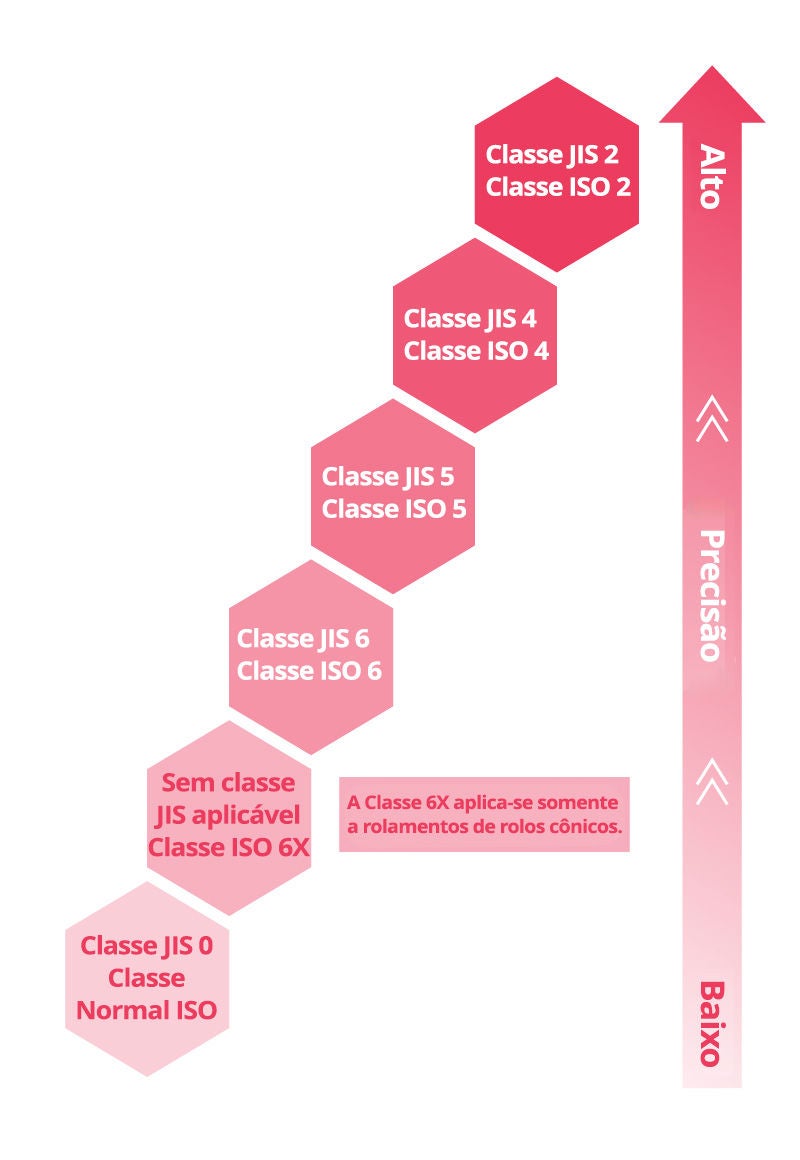

Classes de tolerância de rolamentos organizadas da menor para a maior precisão. Para a ISO, estas são (em ordem crescente) Classe Normal, Classe 6X (somente rolamentos de rolos cônicos, Classe 6, Classe 5, Classe 4 e Classe 2, enquanto na JIS estas são Classe 0, Classe 6, Classe 5, Classe 5 e Classe 2.
