Manuseio de Rolamentos

Capítulo 11.3: Desmontagem

Ao desmontar rolamentos para manutenção de equipamentos, deve-se tomar cuidado para evitar deformações ou danos na área de montagem do rolamento. Além disso, rolamentos que serão reutilizados devem ser removidos com cuidado adicional, a fim de preservar sua integridade e desempenho futuro.

Precauções para Desmontagem

Evitar Danos

Se os rolamentos ou componentes montados forem reutilizados após a desmontagem, ou se a desmontagem for realizada para inspeção, eles devem ser removidos com o mesmo cuidado adotado durante a montagem, a fim de evitar danos.

Considerações de Projeto

Frequentemente, a remoção de rolamentos montados é difícil, especialmente nos casos de ajustes com interferência.
Por isso, ainda na fase de projeto, deve-se considerar a facilidade de desmontagem da estrutura ao redor dos rolamentos e, quando necessário, projetar e utilizar dispositivos ou ferramentas auxiliares de desmontagem.

Desmontagem dos Anéis Externos

Seção transversal 2D de um rolamento de esferas com um encaixe justo na carcaça, mostrando um tampão em um furo de desmontagem (necessário durante a operação normal) e um parafuso em outro. Após remover os tampões, os parafusos são apertados uniformemente para remover o anel externo.
  • Quando um anel externo com ajuste interferente precisar ser desmontado, o alojamento deve ser projetado com várias ranhuras de remoção distribuídas ao longo de sua circunferência.
    Para a desmontagem, devem ser inseridos parafusos de desmontagem nessas ranhuras de extração do anel externo. Em seguida, os parafusos devem ser apertados de maneira uniforme, de modo a permitir a retirada do anel externo.
  • Esses furos roscados para os parafusos de desmontagem devem permanecer vedados com tampões em todos os demais momentos, quando não estiverem em uso.
Seção transversal 2D da posição do rolamento de rolos cônicos e dos entalhes de remoção no ressalto da carcaça. Esses entalhes permitem o uso de uma ferramenta de remoção para desmontar o anel externo.
  • Para rolamentos separáveis, como os rolamentos de rolos cônicos, são previstas várias entalhes (rebaixos) no ressalto do alojamento, permitindo que o anel externo seja extraído por meio de uma ferramenta de desmontagem ou com leves batidas controladas.

Desmontagem de Rolamentos Pequenos com Furos Cilíndricos

O uso de uma prensa é a maneira mais simples de remover um anel interno com furo cilíndrico.
Ao utilizar uma prensa, deve-se ter cuidado especial para garantir que a força de extração seja aplicada exclusivamente ao anel interno.

Ferramentas de extração (sacas ou dispositivos de puxamento com garras) também são amplamente utilizadas. Em qualquer um dos métodos, as garras da ferramenta devem apoiar-se completamente nas faces laterais do anel interno.

Por esse motivo, durante a fase de projeto, é fundamental considerar cuidadosamente as dimensões do ressalto do eixo ou, alternativamente, usinarem-se ranhuras no ressalto para permitir o uso adequado da ferramenta de extração.

A press hooks to the inner ring and pushes the bearing off the shaft as pressure is applied to it.

Prensa
(para desmontagem do anel interno)

A withdrawal tool contacts the inner ring and pulls the bearing from the shaft.

Ferramenta de extração
(para desmontagem do anel interno)

Pullers are another type of withdrawal tool with a special claw-shaped design.

Ferramenta de extração (saca‑rolamentos)
(para desmontagem do anel interno)

Desmontagem de Rolamentos Grandes com Furos Cilíndricos

A pressão hidráulica (injeção de óleo) é frequentemente utilizada para desmontar os anéis internos de rolamentos grandes com furos cilíndricos. O óleo é forçado através de um orifício de óleo no eixo para criar pressão, facilitando a remoção.
Uma ferramenta de extração pode ser utilizada em conjunto com a pressão hidráulica durante a desmontagem de rolamentos largos.
O aquecimento por indução também pode ser utilizado para desmontar os anéis internos de rolamentos de rolos cilíndricos dos tipos NU e NJ.
Esse método expande o anel interno por meio de um curto período de aquecimento localizado, permitindo sua desmontagem.
O aquecimento por indução também é conveniente quando se monta simultaneamente um grande número de anéis internos desse tipo de rolamento.

Seção transversal 2D de um rolamento montado cercado por uma ferramenta de desmontagem e uma mangueira de óleo. A pressão do óleo aplicada através de um furo no eixo garante que o anel interno faça contato com a ferramenta para a desmontagem.

Pressão hidráulica (injeção de óleo)

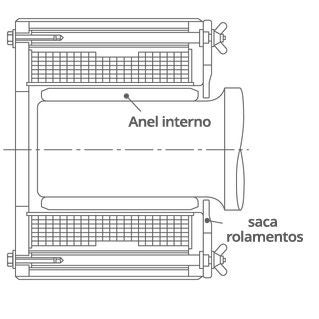

Seção transversal 2D do anel interno de um rolamento grande montado. Um aquecedor por indução faz o anel se expandir, e um dispositivo extrator (garra de extração) é usado para a desmontagem.

Aquecedor por indução para anel interno

Desmontagem de Rolamentos Pequenos com Furos Cônicos

1. Bucha de Extração

Rolamentos com buchas removíveis são desmontados girando-se uma porca, conforme ilustrado.
Se o procedimento for difícil, a bucha pode ser removida fazendo-se furos para parafusos na porca em vários pontos ao longo de sua circunferência e apertando esses parafusos, conforme mostrado. ​

Seção transversal 2D de um rolamento montado com uma bucha e uma porca de remoção. Apertar a porca de remoção permite a desmontagem.

Bucha de extração (1)

Seção transversal 2D de um rolamento montado com uma bucha e uma porca de remoção. Apertar a porca de remoção permite a desmontagem.

Bucha de extração (2)

2. Bucha de fixação

As buchas de fixação são utilizadas para a desmontagem de rolamentos relativamente pequenos.

Após fixar o anel interno com um dispositivo de retenção (abraçadeira) e afrouxar a porca algumas voltas, a bucha pode ser removida golpeando-a com um martelo ou uma ferramenta de desmontagem.

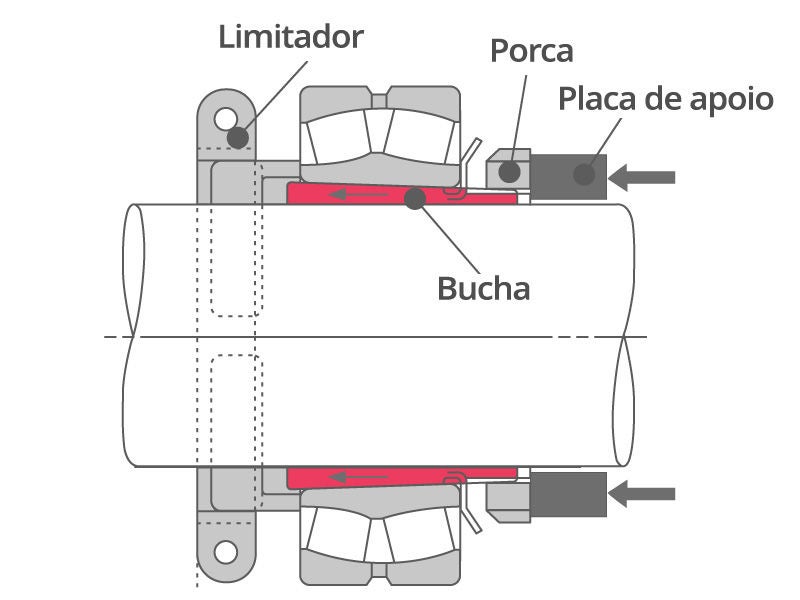

Seção transversal 2D de um rolamento montado usando uma luva com um batente. Após afrouxar a porca, o rolamento pode ser removido martelando a placa de apoio.

Remoção da bucha adaptadora com limitador

Desmontagem de Rolamentos Grandes com Furos Cônicos

Em rolamentos grandes, o óleo pressurizado pode ser fornecido através de orifícios no eixo cônico, conforme mostrado à esquerda na figura abaixo.
Isso provoca a expansão do anel interno, permitindo uma desmontagem mais fácil.
Uma porca hidráulica também pode ser utilizada para remover um rolamento montado em uma bucha, conforme mostrado à direita.
Recomenda-se o uso de um limitador para evitar que o rolamento se desprenda repentinamente do eixo.

Seção transversal 2D de um rolamento grande montado. O óleo forçado sob pressão através de um furo e de uma ranhura no eixo cônico expande o anel interno para desmontá-lo.

Óleo hidráulica

seção transversal 2D

Porca hidráulica
