玉軸受ユニット

概要

玉軸受ユニット

玉軸受ユニットは、軸受、軸受箱及び密封装置などをコンパクトにまとめ、機械の主要部分を構成するユニットとして標準化し、汎用性を高めた使いやすい製品です。
玉軸受ユニットの採用により、周辺の構造が簡略化され、取り付け、保守の面でも効率化が計られる上、調心性があるため、取付誤差によるモーメント荷重を防止することができます。また、機台や側壁への取付けが容易であるため、フレーム構造体をはじめとして、あらゆる箇所に使用されています。このような特長により、玉軸受ユニットの応用分野は急速に拡大しており、同時に多種多様な形式及び性能の要求におこたえしています。


製品一覧

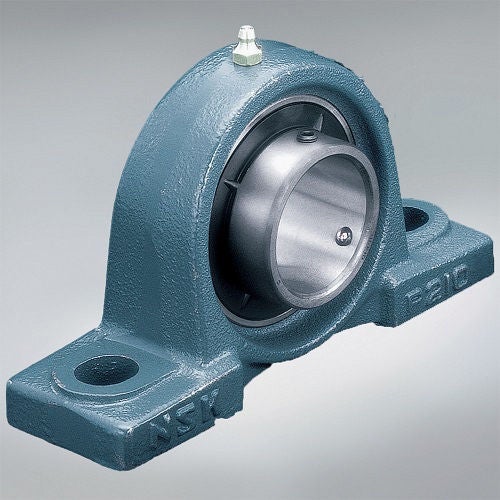

ピロー形ユニット

玉軸受ユニットの中で最も代表的な形式であり、十分な強度をもった簡単な構造の軸受箱に軸受が組み込まれています。各種伝動装置及び一般機械などに多く使用されています。

特長

  • 軸受箱の材質
    標準のねずみ鋳鉄材に加え、球状黒煙鋳鉄材、一般圧延鋼、ステンレス材もあります。
  • 軸受箱の種類が豊富
    形状の異なる複数の軸受箱を取り揃えています。

用途例

  • ロールサポート
  • 搬送装置

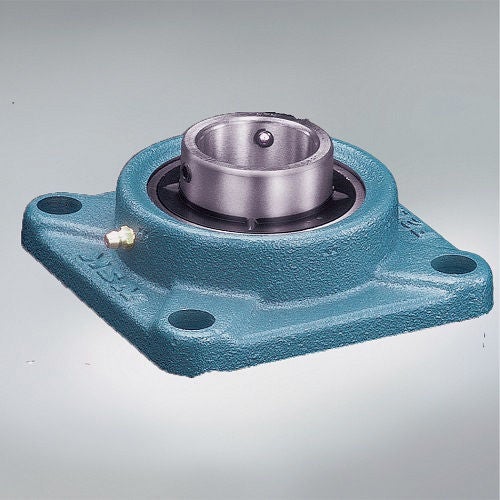

角フランジ形ユニット

軸受箱は角形のフランジであり、4本のボルトで機械の側壁などに取り付けるようになっています。軸受の取付け周りの構造も簡単で、取付けも簡易なため広範囲に使用されています。

特長

  • 軸受箱の材質
    標準のねずみ鋳鉄材に加え、球状黒煙鋳鉄材、一般圧延鋼、ステンレス材もあります。
  • 軸受箱の種類が豊富
    形状の異なる複数の軸受箱を取り揃えています。

用途例

  • ロールサポート
  • 搬送装置

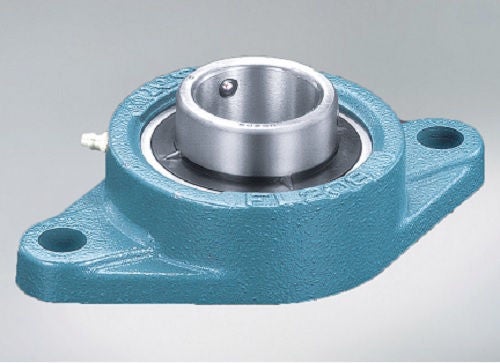

ひしフランジ形ユニット

軸受箱は、ひし形のフランジであり、2本のボルトで機台の側壁などへ簡単に取り付けられるようになっています。取付スペース及び軸間距離を小さくする場合に適しています。なお、ボルト穴間隔は角フランジ形の対角位置のボルト穴間隔に等しいものが多くなっています。

特長

  • 軸受箱の材質
    標準のねずみ鋳鉄材に加え、球状黒煙鋳鉄材、一般圧延鋼、ステンレス材もあります。
  • 軸受箱の種類が豊富
    形状の異なる複数の軸受箱を取り揃えています。

用途例

  • ロールサポート
  • 搬送装置
ユニット用玉軸受

ユニット用に専用設計された軸受で、取り付け方法などによりさまざまな形式をご用意しています。詳細は玉軸受ユニットカタログ、玉軸受ユニットハンドブックをご参照ください。

特長

  • 軸への固定方法の異なる複数の玉軸受を用意
    止めねじタイプ、アダプタタイプ(内輪内径テーパ穴)、偏心固定輪タイプ、はめあい勘合タイプの軸受を取り揃えています。
  • 外輪外径形状の異なる複数の軸受を用意
    外輪外径球面形状,外輪外径ストレート形状の軸受を取り揃えています。

用途例

  • 上記玉軸受ユニットに組込まれ使用されます。

よくある質問



answers他社との対照表をカタログ「玉軸受ユニット」に掲載していますのでご確認願います。
