産業用 水ポンプ向け「高機能シールド付複列アンギュラ玉軸受」を商品化

日本精工株式会社(本社:東京都品川区、代表者:取締役 代表執行役社長 大塚 紀男、以下NSK)は、上下水道、灌漑、各種用水など世界的に需要が増加している産業用 水ポンプ向けに、「高機能シールド付複列アンギュラ玉軸受」を開発、商品化しました。本製品は、長寿命化による小型化と耐アキシアル荷重を向上させたことで、各種水ポンプのランニングコストの低減と信頼性向上を可能にしました。NSKは本製品によって、産業用ポンプのグローバル市場において、2014年に年間約7億円の売上を目指します。

産業用 水ポンプ向け「高機能シールド付複列アンギュラ玉軸受

【開発の背景】

産業用 水ポンプには、高効率と高い信頼性、環境負荷低減が求められています。このため、これらポンプに使用される軸受には、小型化と高負荷容量の両立が求められています。

このニーズにお応えし、NSKは、ISOに準拠した寸法(内・外径、幅)で、以下の優れた特長を持つ産業用 水ポンプ向け「高機能シールド付複列アンギュラ玉軸受」を開発し、商品化しました。

【製品の特長】

軸受寿命を最大3倍(従来比)向上
シールド付軸受の最適設計により、軸受寿命を従来比で1.3~2.6倍に向上しました。これにより、同一設定寿命では軸受の小型化が可能になりました。
耐アキシアル荷重を最大3倍(従来比)に向上
軸受の最適設計により、軸受の耐アキシアル荷重が従来品と比べ1.1~2.8倍に向上しました。
使用温度範囲を拡大
高温寸法安定化処理の採用により、最高150℃まで使用可能としました。

【製品の効果】

  1. 水ポンプの小型化が可能になり、ランニングコストの低減に貢献します。
    グリースが封入された軸受のため、ポンプ設計の簡素化、生産性向上などに貢献します。
    同一軸受サイズでは、軸受の長寿命化が可能となり、ポンプのメンテナンス期間延長に貢献します。
  2. 大きなアキシアル荷重にも対応しており、ポンプの信頼性が向上します。
  3. 高いモーター発熱にも対応出来るため、水ポンプの信頼性向上に貢献します。

【新製品のラインアップ予定】

本製品は今後、水ポンプ向け軸受としてラインナップを整備し、グローバル市場に拡販します。

製品ラインナップ一覧
呼び番号 内径 外径(mm) 幅(mm) Cr(N) Cor(N)
3305FZZ 25 62 25.4 30,500 20,400
3306FZZ 30 72 30.2 39,500 27,300
3307FZZ 35 80 34.9 49,500 35,000
3308FZZ 40 90 36.5 60,500 44,000
3309FZZ 45 100 39.7 66,500 49,500
3310FZZ 50 110 44.4 85,500 64,500
3311FZZ 55 120 49.2 106,000 82,000
3312FZZ 60 130 54 122,000 95,500
3313FZZ 65 140 58.7 138,000 109,000

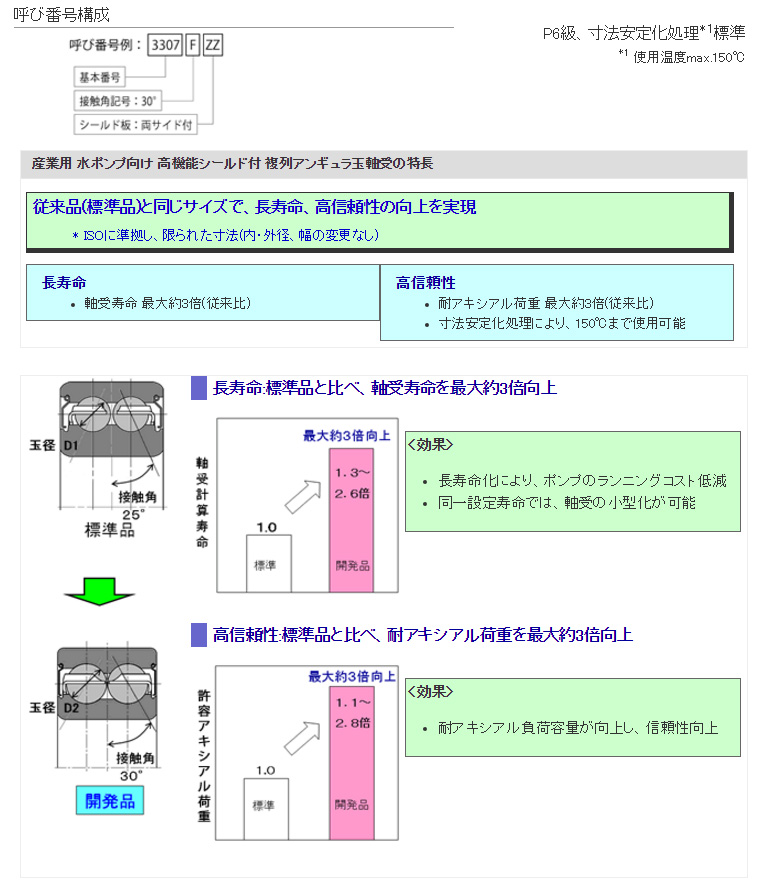

呼び番号構成 産業用 水ポンプ向け 高機能シールド付 複列アンギュラ玉軸受の特長

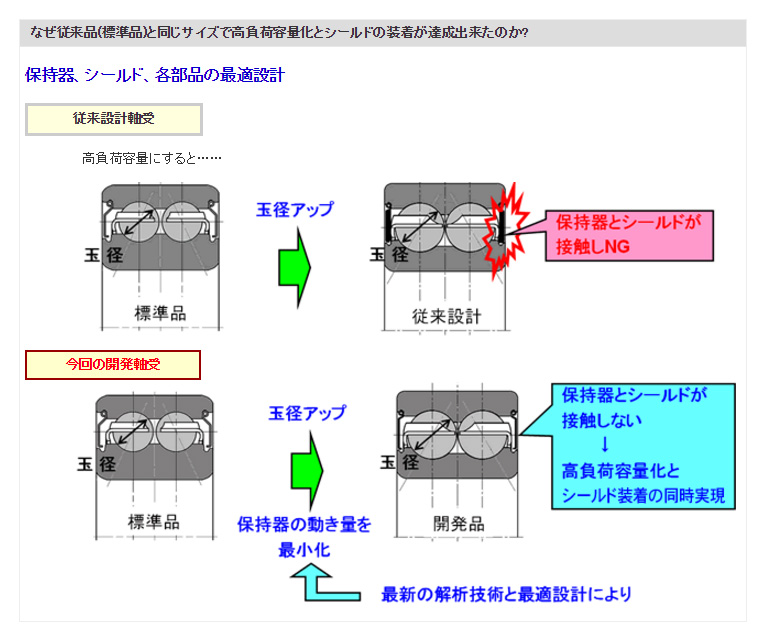

なぜ従来品(標準品)と同じサイズで高負荷容量化とシールドの装着が達成出来たのか?
