NSK線性滑軌™
概要
NSK線性滑軌™
NSK線性滑軌™採用追求高精度和高品質的生產技術製造，是機床、半導體製造設備、
擁有滾珠導軌和滾柱導軌等廣泛的產品陣容 我們迅速回應一般工業設備和醫療用途等各種要求。

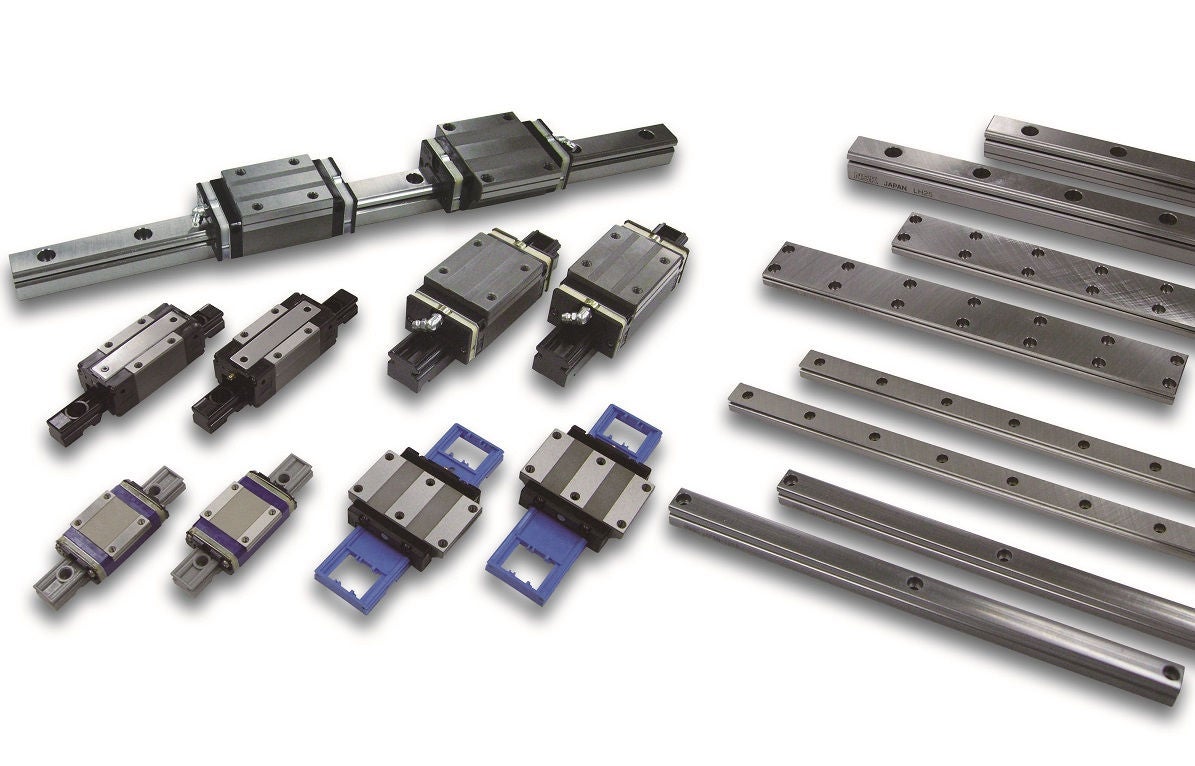

產品一覽 （NSK線性滑軌™ 標準系列）
NSK線性滑軌™標準型、NH 型、快速交貨型產品。
導軌和滑塊的隨機匹配，可實現快速交付，多種選擇
我們也提供支援。
特徵
1. 使用壽命長
2. 高速
3. 豐富的變化
4. 隨機匹配
大小
・導軌寬度 ：15-65
・滑塊形狀：方形、方形長、法蘭型、法蘭型長
・預緊力：細間隙至中等預緊力
・精度：平均到精度
* 有關規格，請參閱隨附的 NH 型號和 PDF。

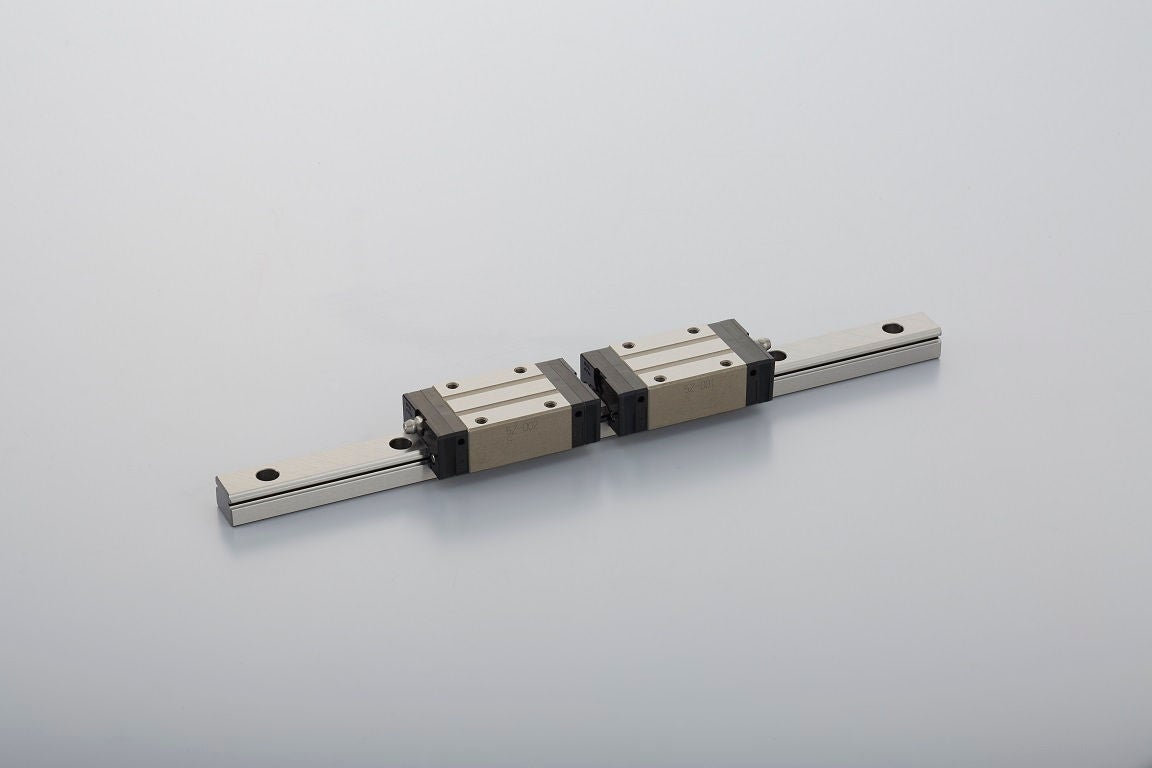

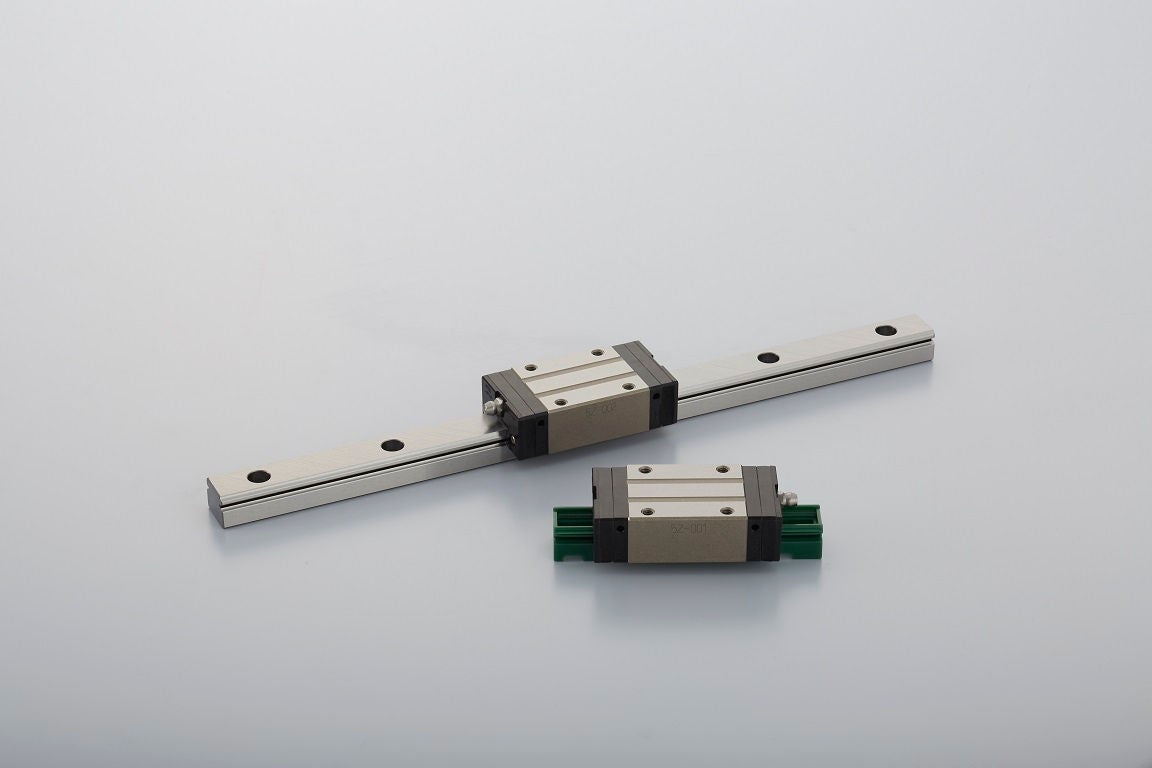

NSK線性滑軌™標準型、NS 型、快速交貨型產品。
導軌和滑塊的隨機匹配，可實現快速交付。
還支援所有系列不鏽鋼材料，還支援各種選項。
特徵
1. 使用壽命長
2. 高速
3. 豐富的變化
4. 隨機匹配
大小
・導軌：寬 15-35
・滑塊形狀：方形、方形短、法蘭型、法蘭型短型
・預緊力：微間隙至中等預緊力
・精度：平均到精度
* 有關規格，請參閱隨附的NS型號和 PDF。

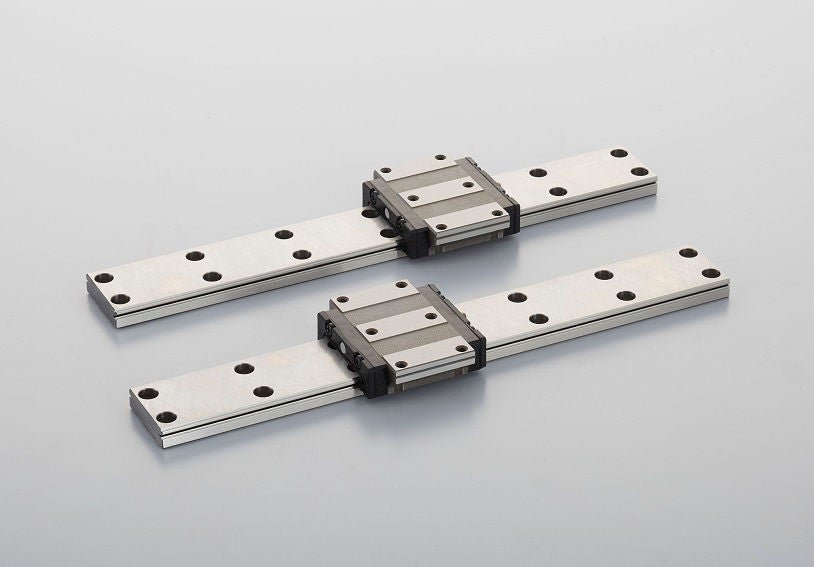

這是一款寬導軌寬度的 LW 型產品，非常適合單軸使用，交貨時間短。
導軌和滑塊的隨機匹配，可實現快速交付。
特徵
1. 高剛性
2. 高速
3. 隨機匹配
大小
・導軌寬度：17-35
・滑塊形狀：法蘭型
・預緊力：微間隙至中等預緊力
・精度：一般等級
* 規格請參閱隨附的 LW 型號和 PDF。

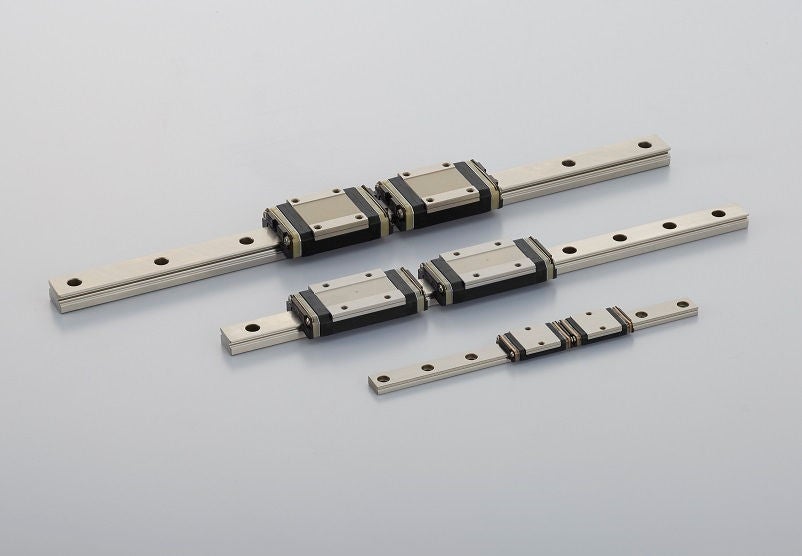

一種緊湊、輕便的PU型產品，交貨時間短。
導軌和滑塊的隨機匹配，可實現快速交付。
特徵
1. 流暢的操作性
2. 重量輕
3. 不鏽鋼材質
4. 低發塵
5. 隨機匹配
大小
・導軌寬度：9-15
・滑塊形狀：方形、方形長
・預緊力：精細間隙
・精度：一般等級
* 有關規格，請參閱隨附的 PU 型號和 PDF。

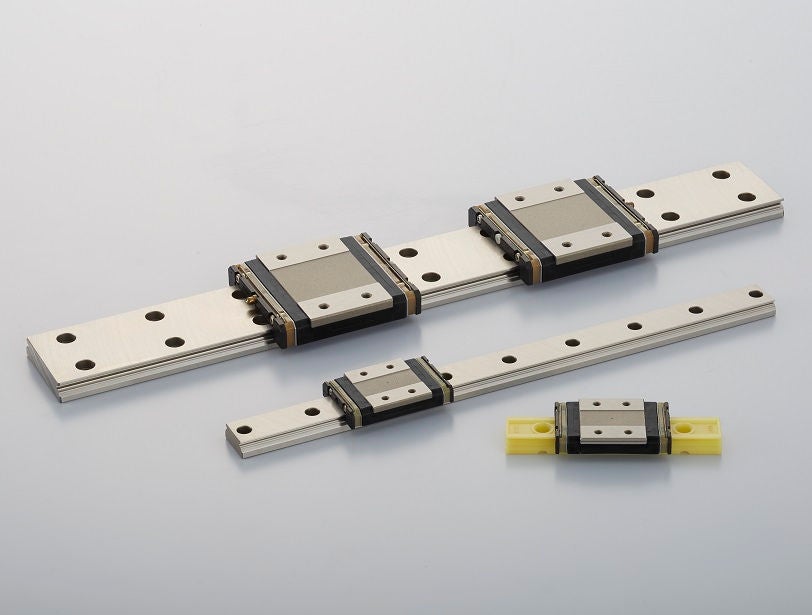

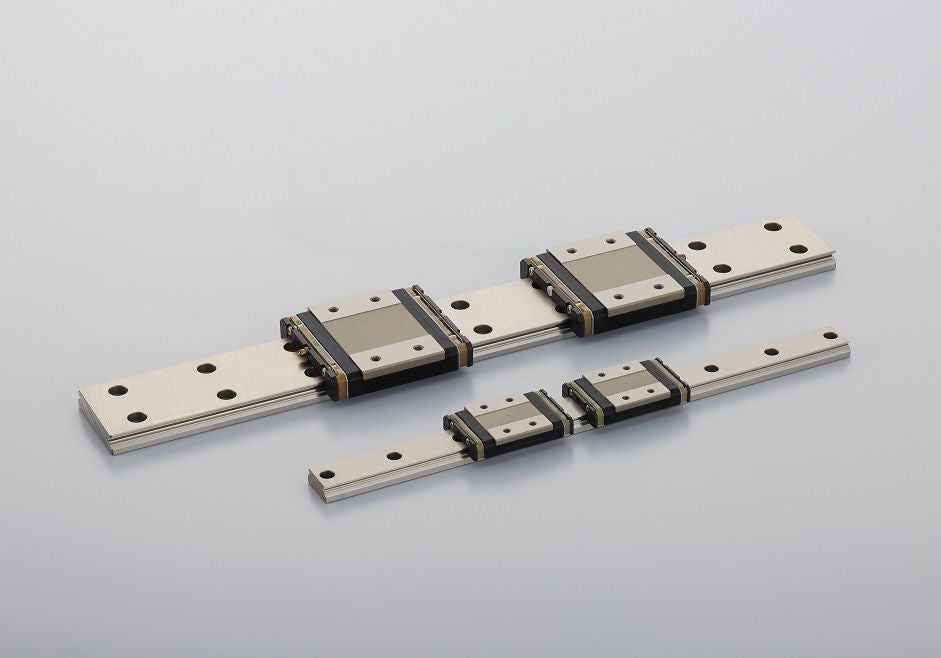

緊湊、輕便、寬幅的PE型產品，交貨時間短。
導軌和滑塊的隨機匹配，可實現快速交付。
特徵
1. 流暢的操作性
2. 重量輕
3. 不鏽鋼材質
4. 低發塵
5. 隨機匹配
大小
・導軌寬度：18-42（標稱編號為 9-15）
・滑塊形狀：方形、方形長型
・預緊力：微間隙
・精度：普通級
* 規格請參閱隨附的PE型號和 PDF。
滾輪導軌 RA 型產品具有高負載能力和高剛貨時間短。
導軌和滑塊的隨機匹配，可實現快速交付。
特徵
1. 高剛性
2. 精度高
3. 使用壽命長
4. 高防塵
5. 隨機匹配
大小
・導軌寬度：25-45
・滑塊形狀：方形、方形長、法蘭型、法蘭型長
・預緊力：精細預緊力至中等預緊力
・精度：Precision
* 有關規格，請參閱隨附的 RA 型號和 PDF。
產品一覽 （NSK線性滑軌™定製系列）
與 NSK線性滑軌™的標準型號 LH 型號相比，額定載荷
耐用性大大提高了 1.3 倍，壽命增加了一倍。
這是一款符合世界標準尺寸的產品。
其全能的性能可用於所有行業。
特徵
1. 使用壽命長
2. 高速
3. 豐富的變化
4. 快速交貨的產品陣容（點擊！Speedy）
大小
・導軌寬度：15-65
・滑塊形狀：方形、方形長、法蘭型、法蘭型長
・預緊力：微間隙至中等預緊力
・精度：普通到超精密

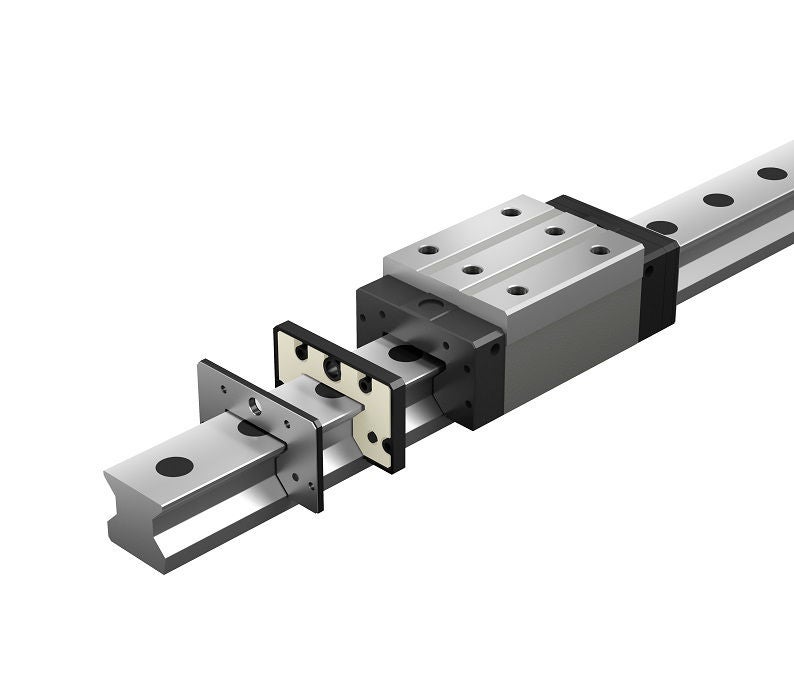

基於 NH 型號，使用具有多級唇結構的高防塵密封件。
與傳統密封件相比，通過的異物量減少到 1/10 或更少，
NSK K1-LTM 是標準設備，提高了防塵性和耐用性。
特徵
1. 使用壽命長
2. 高速
3. 豐富的變化
大小
・導軌寬度：15-65
・滑塊形狀：方形、方形長、法蘭型、法蘭型長
・預緊力：微間隙至中等預緊力
・精度：普通到超精密
以NH模型為基礎，應用了NSK獨創的TF（熱處理）技術，實現了更長的使用壽命。
擴展設計可能性，例如延長機器的使用壽命和減小其尺寸。
特徵
1. 壽命長（壽命是NH型的兩倍）
2. 與 NH 型號完全相容。
3. 高速
4. 廣泛的產品陣容
大小
・導軌寬度：15-65
・滑塊形狀：方形、方形長、法蘭型、法蘭型長
・預緊力：微間隙至中等預緊力
・精度：普通到超精密

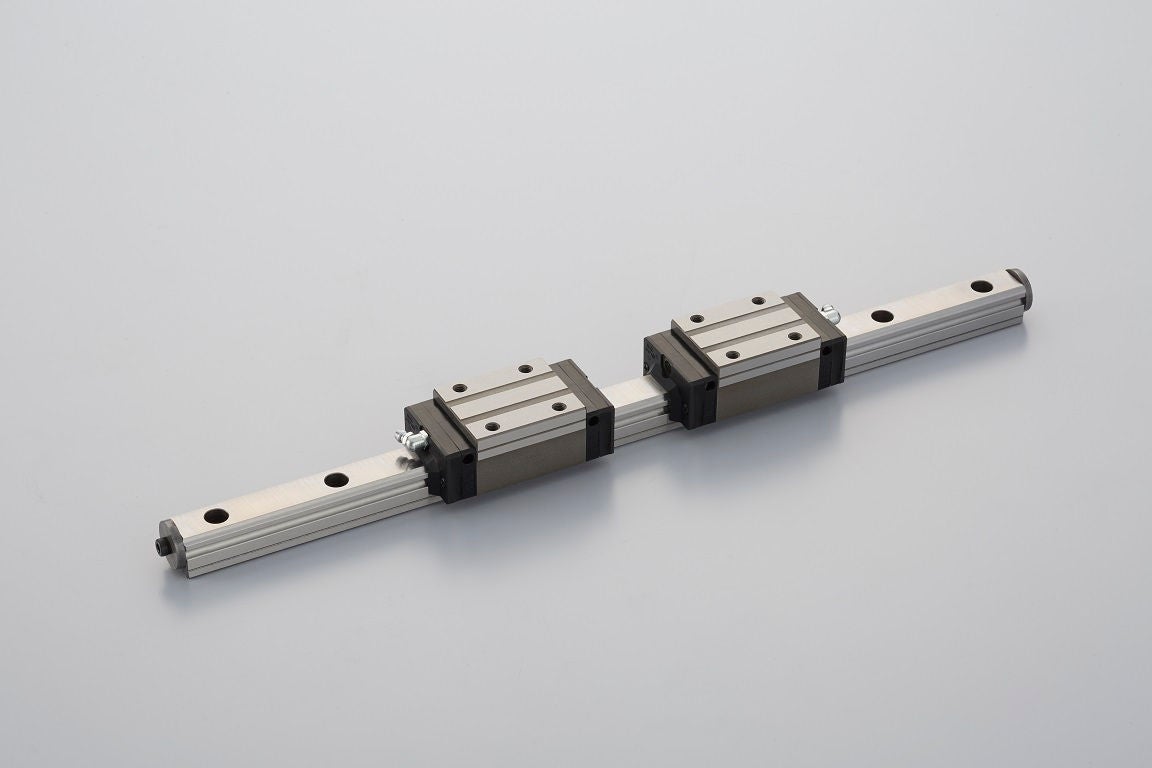

以VH型號為基礎，應用了NSK獨創的TF（熱處理）技術，實現了更長的使用壽命。
採用多唇結構的高性能端部密封，減少異物進入
超過 90%，NSK K1-L 是標準設備，提高了防塵性和耐用性。
特徵
1. 壽命長（壽命是VH型的兩倍）
2. 與 VH 型號完全相容
3. 高速
4. 高耐塵性
大小
・導軌寬度：15-65
・滑塊形狀：方形、方形長、法蘭型、法蘭型長
・預緊力：微間隙至中等預緊力
・精度：普通到超精密
與 NSK線性滑軌™的標準型號 LS 型號相比，額定載荷
耐用性大大提高了 1.3 倍，壽命增加了一倍。
還支援所有系列的不鏽鋼材料，其全能的性能是
它可以用於所有行業。
特徵
1. 使用壽命長
2. 高速
3. 豐富的變化
4. 快速交貨的產品陣容（點擊！Speedy）
大小
・導軌寬度：15-35
・滑塊形狀：方形、方形短、法蘭型、法蘭型短型
・預緊力：微間隙至中等預緊力
・精度：普通到超精密
以 NS 模型為基礎，應用了 NSK 獨創的 TF（熱處理）技術，實現了更長的使用壽命。
擴展設計可能性，例如延長機器的使用壽命和減小其尺寸。
特徵：
1. 壽命長（壽命是 NS 型的兩倍）
2. 完全相容 NS 型號
3. 高速
4. 廣泛的產品陣容
・尺寸
・導軌寬度#15， #20， #25， #30， #35
・滑塊形狀：標準、短/標準、法蘭、短/法蘭
・預緊力：Z0-Z3（與中等預緊力有輕微間隙）
・精度：PN-P3（普通級至超精密）
寬導軌寬度、高抗滾動力矩剛度、高負載能力、
它是 1 軸使用的最佳產品。
特徵
1. 高剛性
2. 高速
3. 快速交貨的產品陣容（點擊！Speedy）
大小
・導軌寬度：17-50
・滑塊形狀：法蘭型
・預緊力：微間隙至中等預緊力
・精度：平均到精度

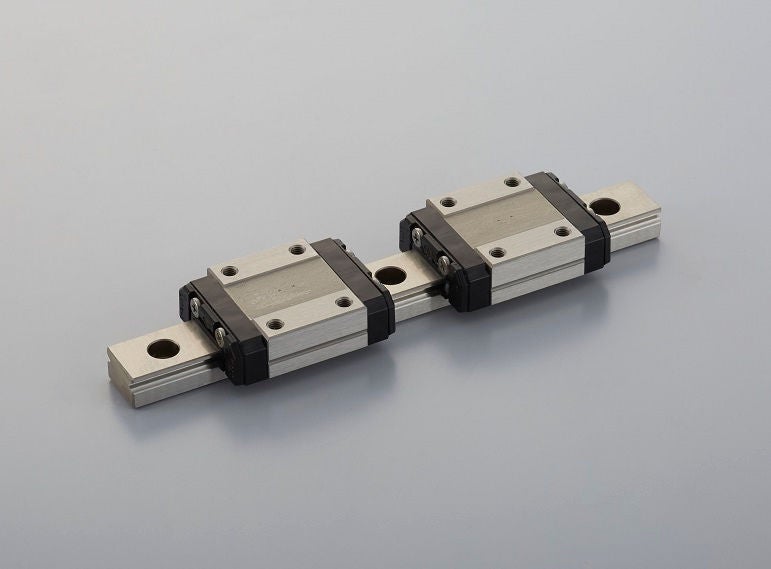

滑塊迴圈的新設計實現了順暢的迴圈，並使用了一些樹脂材料。
這是一種將滑塊重量減輕約 20% 的產品。
特徵
1. 流暢的操作性
2. 重量輕
3. 不鏽鋼材質
4. 低發塵
5. 快速交貨的產品陣容（點擊！Speedy）
大小
・導軌寬度：9-15
・滑塊形狀：方形、方形長
・預緊力：Fine clearance to Fine preload
・精度：平均到超精密

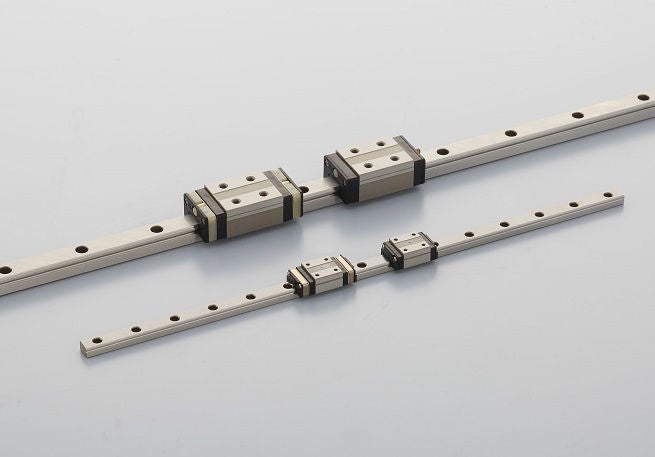

導軌和滑塊的標準材料是不鏽鋼，適用於特殊環境。
它是一種可以處理真空和高溫的產品。
特徵
1. 流暢的操作性
2. 不鏽鋼材質
3. 低發塵量
大小
・導軌寬度：5-15
・滑塊形狀：方形、方形長
・預緊力：Fine clearance to Fine preload
・精度：平均到超精密
它是微型的導軌寬度更寬的產品，由於採用了
滑塊迴圈部分。
這是一款實現迴圈並使用一些樹脂材料來減輕重量的產品
滑塊調整到大約 20%。
特徵
1. 流暢的操作性
2. 重量輕
3. 不鏽鋼材質
4. 低發塵
5. 快速交貨的產品陣容（點擊！Speedy）
大小
・導軌寬度：18-42（標稱數位 9-15）
・滑塊形狀：方形、方形長
・預緊力：Fine clearance to Fine preload
・精度：平均到超精密

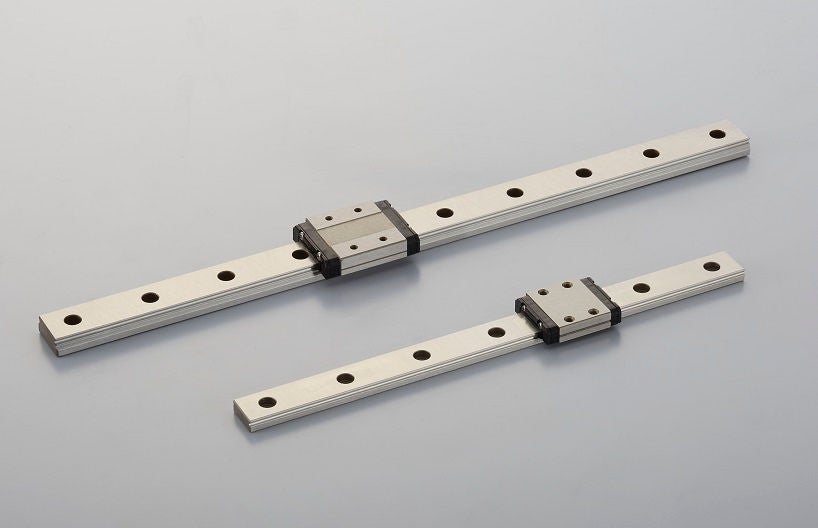

是 Miniature 導軌寬度較寬的產品，導軌和滑塊的材料是不鏽鋼
作為標準，它還可以處理真空和高溫作為特殊環境。
特徵
1. 流暢的操作性
2. 不鏽鋼材質
3. 低發塵量
大小
・導軌寬度：10-42（標稱數位 5-15）
・滑塊形狀：方形、方形長
・預緊力：Fine clearance to Fine preload
・精度：平均到精度
它是一種具有 4 槽結構的產品，在垂直方向上具有高負載能力和剛度。
特徵
1. 高剛性
2. 高速
大小
導軌寬度：8-12
滑塊形狀：方形
預緊力：細間隙至細預緊力
精度：平均到超精密
結合了 NSK 分析技術和摩擦學的最新滾柱導軌。
具有高負載能力和高剛性以及全系列，可用於廣泛的應用。
還提供具有高防塵性側面密封的規格。
特徵：
1. 高剛性
2. 精度高
3. 使用壽命長
4. 高防塵
5. 快速交貨的產品陣容（點擊！Speedy）
大小
・導軌寬度：15-65
・滑塊形狀：方形、方形長、法蘭型、法蘭型長
・預緊力：精細預緊力至中等預緊力
・精度：Advanced to Ultra-precision

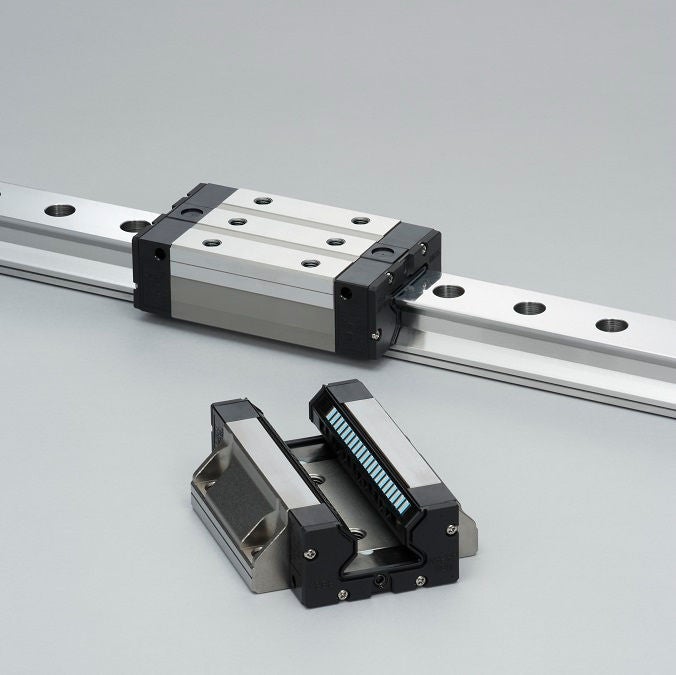

結合了 NSK 分析技術和摩擦學的最新滾柱導軌。
實現高負載能力和高剛性，同時保持滾輪導軌 RA 型的負載能力，
組裝高度低，有助於降低設備的重心。
特徵
1. 高剛性
2. 精度高
3. 使用壽命長
大小
・導軌寬度：30-65
・滑塊形狀：方形、方形長、法蘭型、法蘭型長
・預緊力：中等預緊力
・精度：Advanced to Ultra-precision

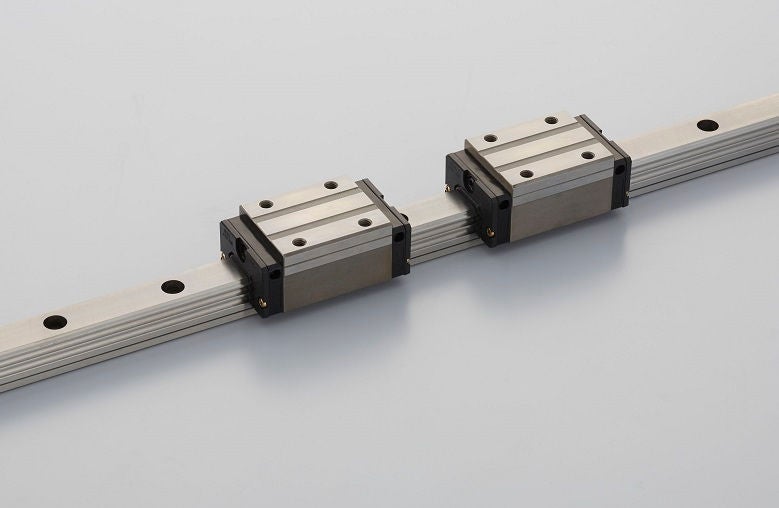

每側 3 排，共 6 排滾珠槽，具有高剛性和高負載能力。
它可以處理高精度和穩定的加工。
特徵
1. 高剛性
2. 精度高
3. 抗衝擊載荷
大小
・導軌寬度：25-65
・滑塊形狀：方形、方形長、法蘭型、法蘭型長
・預緊力：Fine preload to Heavy preload
・精度：Advanced to ultra to Precision

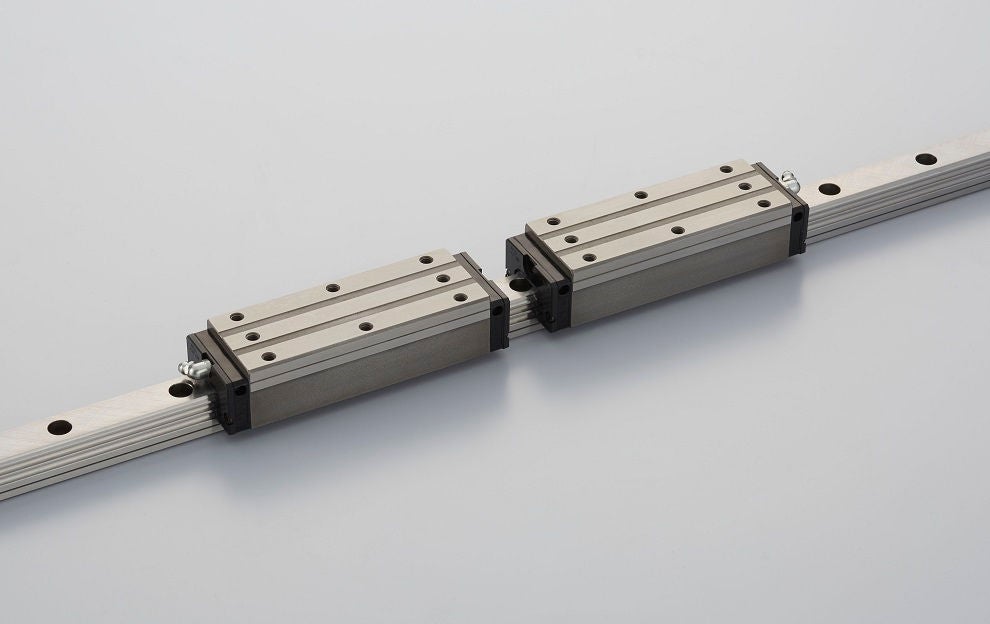

基於 LA 模型，滑塊做成超長，傳球振動降低到 1/3，
直線度得到顯著改善。
導軌安裝孔也有一個深沉孔，導軌安裝孔間距從
傳統的。我們提高了安裝直線度。
特徵
1. 高運動精度
2. 精度高
3. 滑塊超長型
大小
・導軌寬度：25-55
・滑塊形狀：方形超長， ・法蘭型長
・預緊力：精細預緊力至中等預緊力
・精度：精密級到超精密級

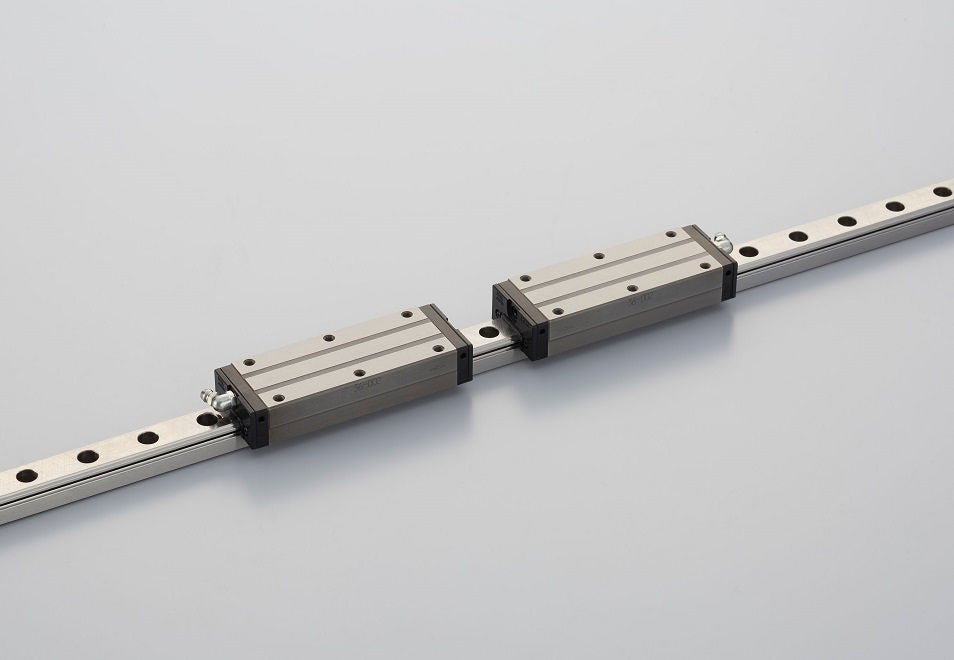

基於 NS 模型，滑塊超長，傳球振動降低到 1/3，
直線度得到顯著改善。
導軌安裝孔也有一個深沉孔，導軌安裝孔間距從
傳統的。我們提高了安裝直線度。還相容不鏽鋼材料。
特徵
1. 高運動精度
2. 精度高
3. 滑塊超長型
大小
・導軌寬度：15-35
・滑塊形狀：方形超長、 ：法蘭型長
・預緊力：精細預緊力至中等預緊力
・精度：精密級到超精密級

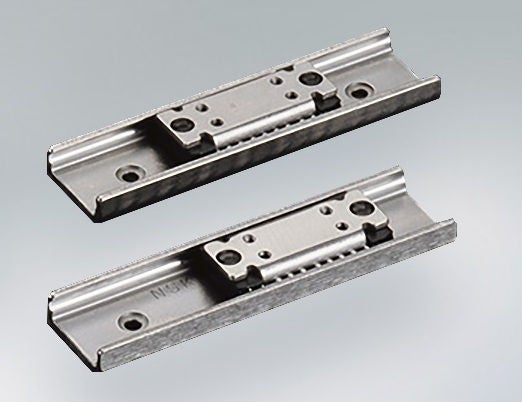

不鏽鋼材料的精密衝壓加工，使用導軌和滑塊，
它是一種超緊湊和輕便的類型。
特徵
1. 輕量
2. 不鏽鋼材質
大小
・導軌寬度：15
・滑塊形狀：方形
・預緊力：微間隙
・精度：運行平行度 20μ
產品資料
選擇

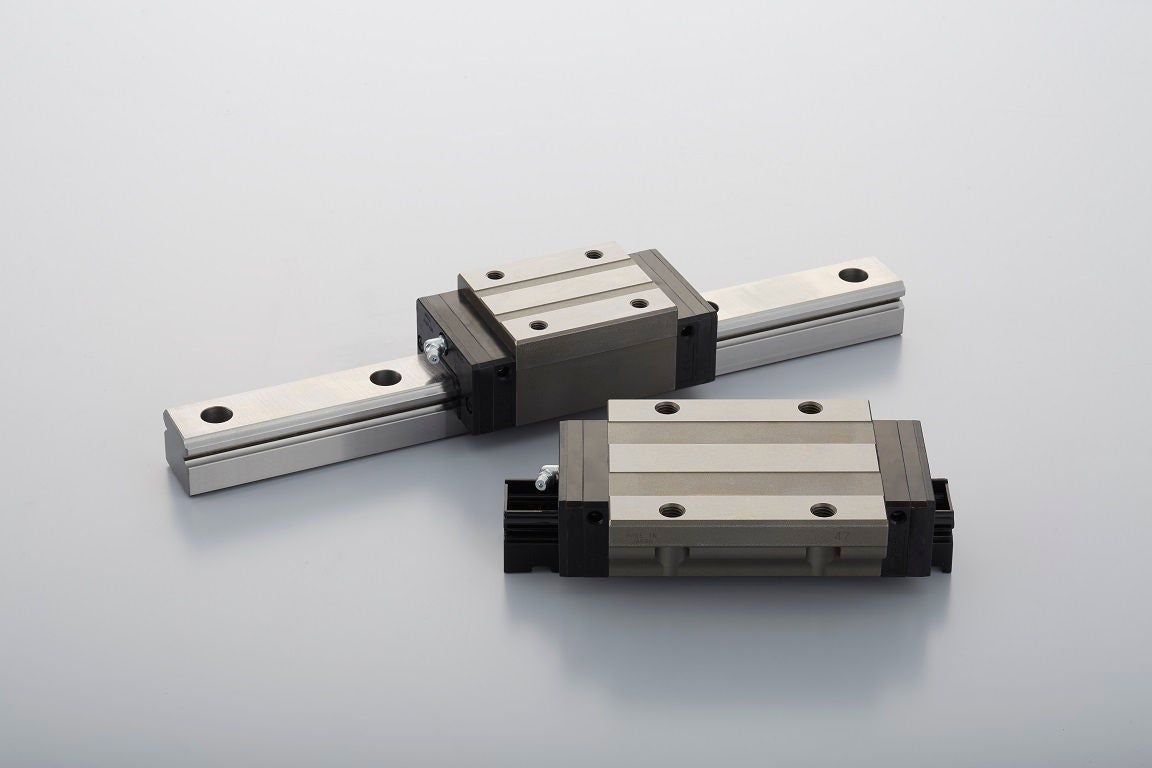

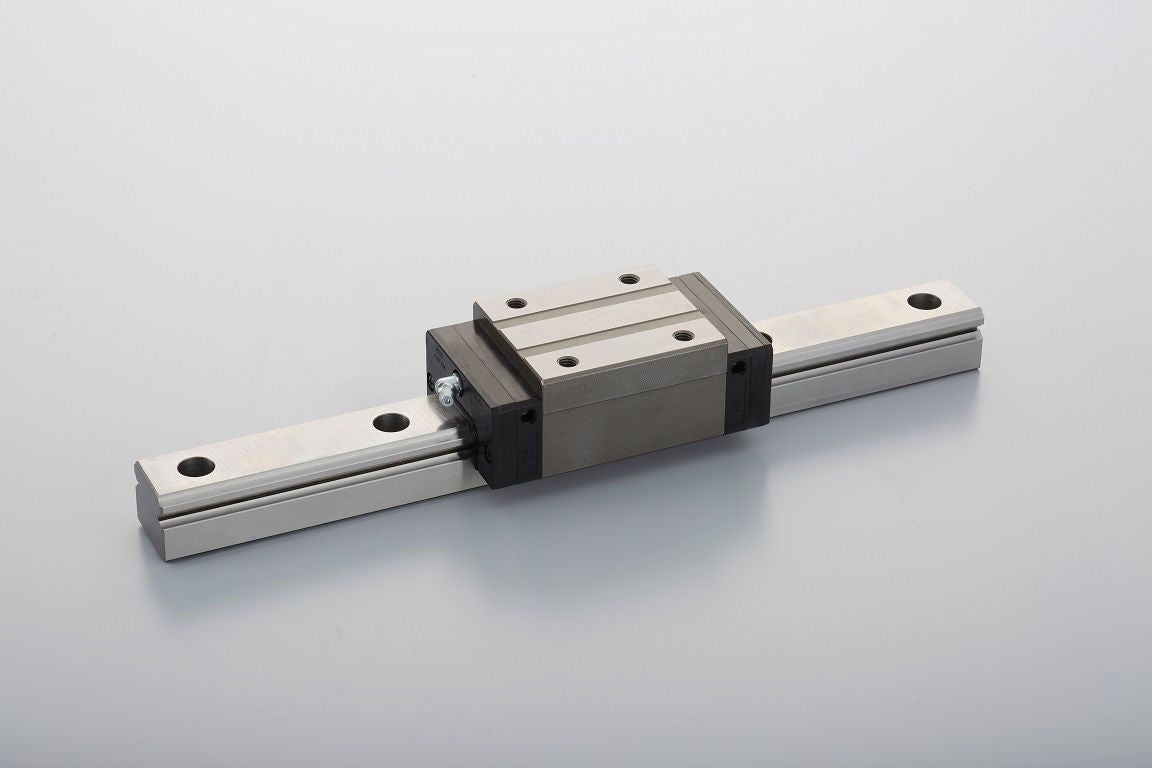

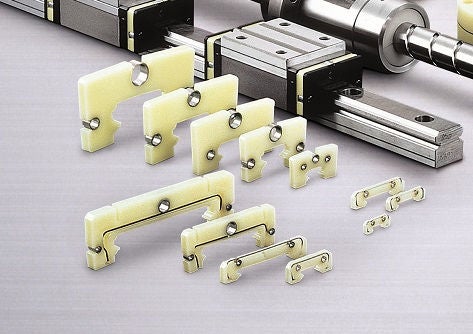

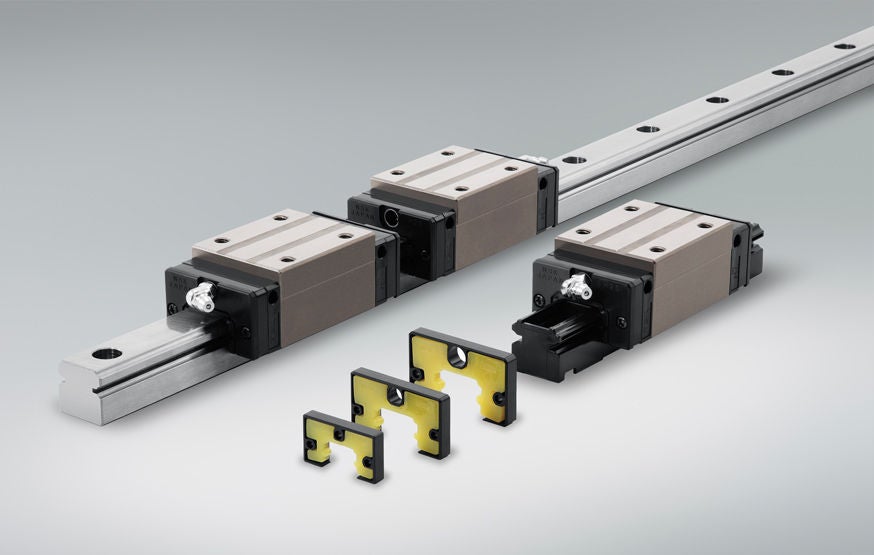

NSK K1 潤滑裝置確保長期、免維護的運行以及較長的使用壽命
在惡劣潤滑環境下的部件;清潔潤滑方法對
環境。
特徵
・長期免維護運行
・使用壽命長
・也可提供用於食品加工或醫療設備的 NSK K1
NSK K1 潤滑裝置確保長期、免維護的運行以及較長的使用壽命
在惡劣潤滑環境下的部件;清潔潤滑方法對
環境。
對應型號： NH 型號 VH 型號 NS 型號 HS 型號
特徵
1. 新開發的含油材料延長了潤滑油供應期（大約是以前的兩倍）。
2. 減少動摩擦力（比以前減少約 20%）
LG2 具有出色的低粉塵排放和低扭矩，在潔凈室環境中證明瞭其價值。
LGU 適用於較寬的溫度範圍，並提供卓越的耐用性。
還提供各種通用潤滑脂。
特徵：
・低發塵量
・低扭矩
・壽命長

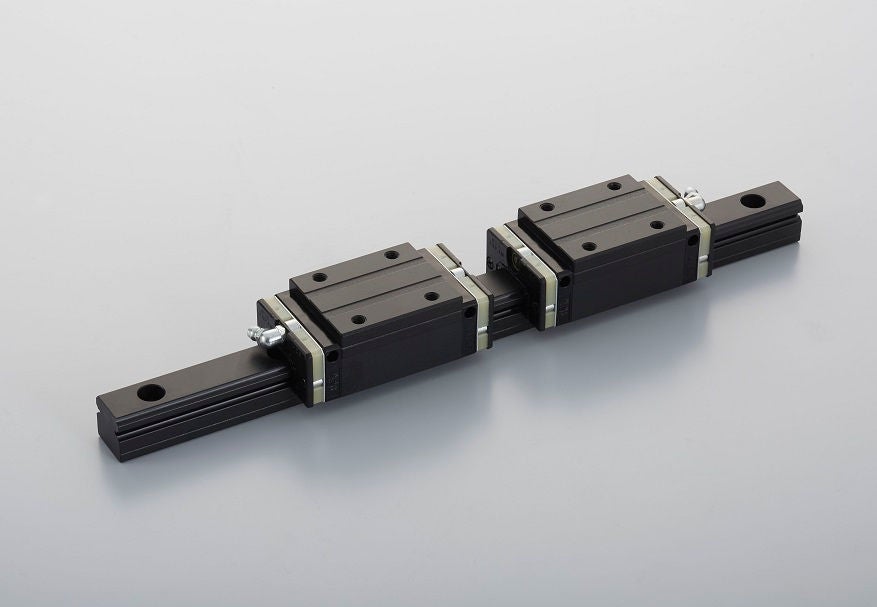

一種形成穩定薄膜的黑色鍍鉻層。
氟樹脂塗層增強了耐腐蝕性。

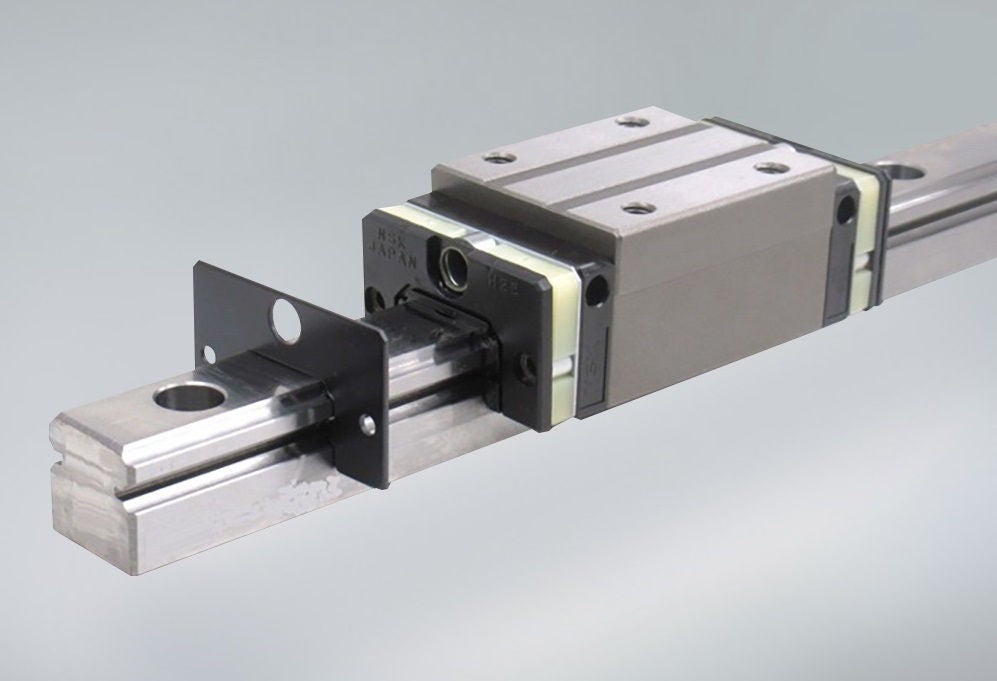

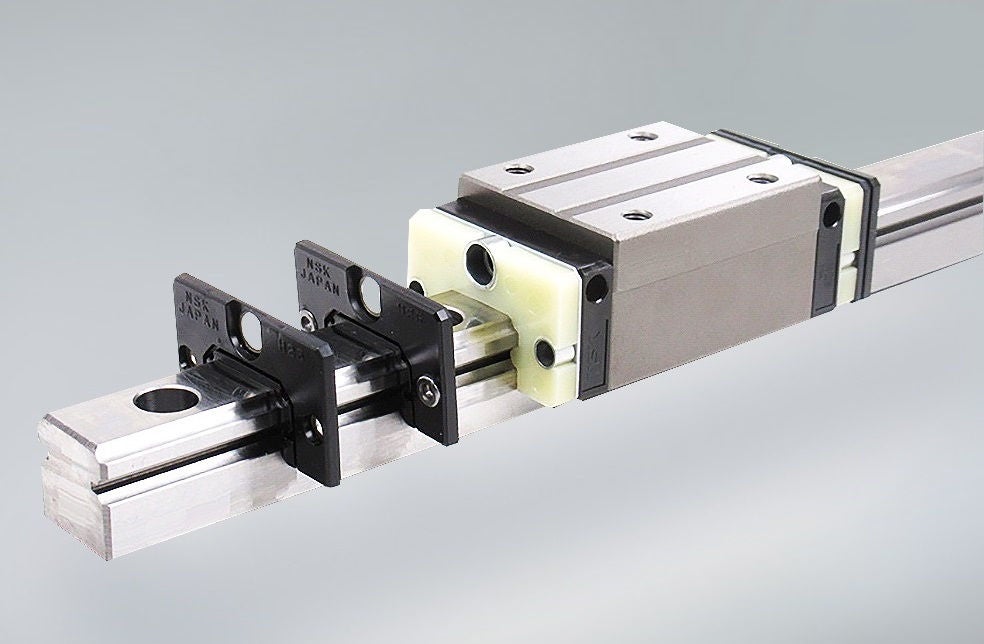

通過將標準密封加倍，
防止異物長時間進入滑塊。
* 有關規格，請參閱每個型號的產品頁面。
校正類型
：NH 模型、NS 模型、VH 模型、DH 模型、DS 模型、DV 模型
：LW 模型、LA 模型、HA 模型、HS 模型
：RA 模型、RB 模型
防止異物長時間進入滑塊。
* 有關規格，請參閱每個型號的產品頁面。
校正類型
：NH 模型、NS 模型、VH 模型、DH 模型、DS 模型、DV 模型
：LW 模型、LA 模型、HA 模型、HS 模型
：RA 模型、RB 模型
薄膜潤滑技術 DFO 進一步發展，形成低蒸氣壓碳氫化合物烤膜，
在真空環境中實現顯著更長的使用壽命和低排氣量。
特徵
・支援高真空
・低釋氣
・低摩擦力
・對應型號 ：LU型、LE型、NH型、HS型、LW型
・預緊間隙：Z0
・精度：P5， P6
導軌和進料機構的適當潤滑對於各種機器的全面運行至關重要，從
從機床到半導體製造設備。
NSK 為高速、高負載、滑動、高溫和清潔等各種應用提供各種潤滑脂。
為了順利補充各種機構的導向和進料機構具有緊湊的
手動潤滑脂泵 還提供各種噴嘴。
其他產品

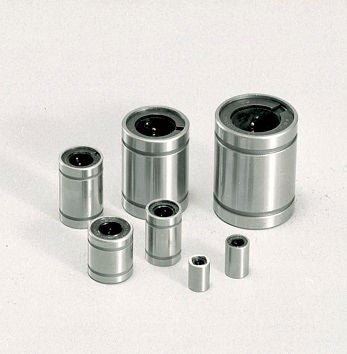

由於滾珠和滾道表面是點接觸的，因此它是一種線性移動的產品，可實現低摩擦阻力。
特徵：
・ 低噪音
・ 體積小、重量輕
大小
直徑：φ3 -φ50
軸承形狀：標準型、間隙調整型、開式
預緊力：精間隙-精預緊力
精度：先進到超精密直線軋制Bushing.pdf

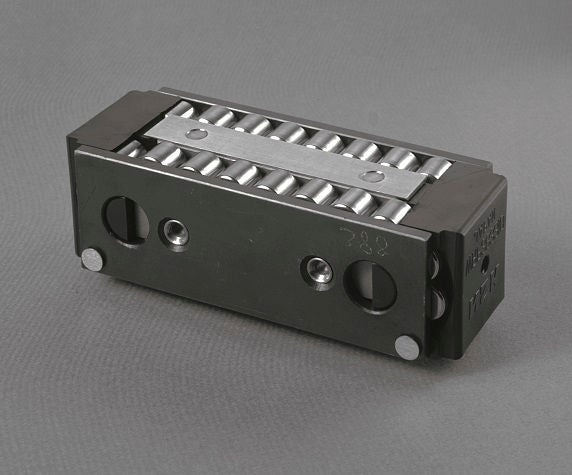

兩排滾子承受來自滑動表面的載荷，兩排滾子傾斜
它是一種消除現象並實現無限循環的產品。
特徵：
1. 精度高
2. 高剛性
搜尋我們的完整目錄清單以了解更多詳細資訊。
