Rachaduras
| Condição de dano | Possíveis causas | Contramedidas |
| Rachaduras no anel da pista e nos elementos rolantes. O uso contínuo sob esta condição leva a rachaduras ou fraturas maiores. |
|
|
Clique em uma foto para ampliá-la

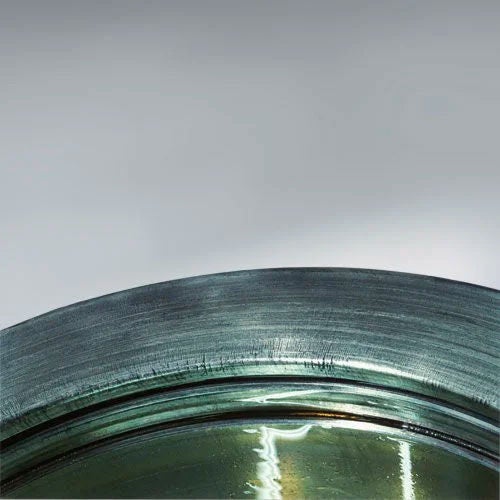

Rachaduras 1
Parte: Anel externo de um rolamento de rolos cilíndricos de duas carreiras
Sintoma: Ocorrem rachaduras térmicas na face lateral do anel externo
Causa: Geração anormal de calor devido ao deslizamento de contato

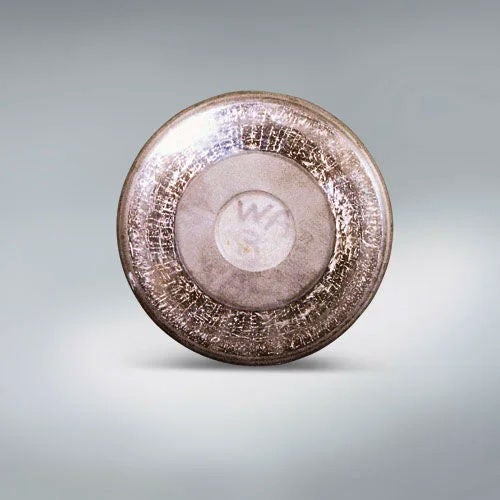

Rachaduras 2
Parte: Rolo de um rolamento axial de rolos cônicos
Sintoma: Rachaduras térmicas ocorrem na grande face final do rolo
Causa: Geração de calor devido ao deslizamento com a nervura do anel interno sob lubrificação deficiente

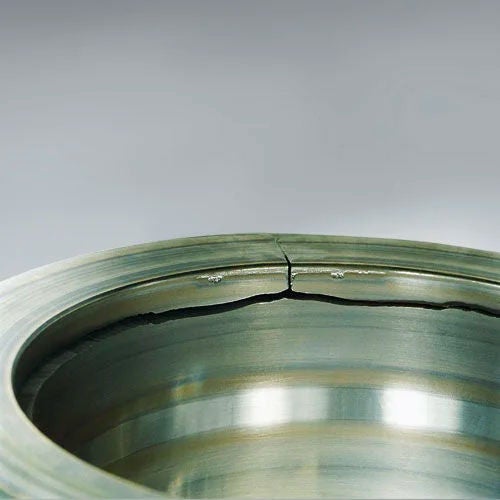

Rachaduras 3
Parte: Anel externo de um rolamento de rolos cilíndricos de duas carreiras
Sintomas: Rachaduras propagadas para fora nas direções axial e circunferencial a partir da origem da descamação na superfície da pista
Causa: Descamação devido a uma falha devido a choque

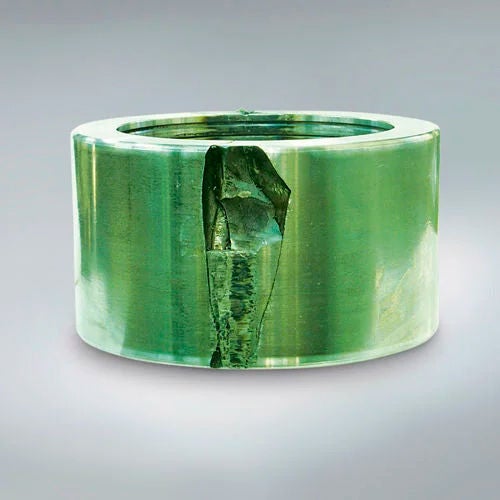

Rachaduras 4
Parte: Anel externo de um rolamento de rolos cilíndricos de duas carreiras usado para laminação do anel externo (rotação do anel externo)
Sintoma: Rachaduras na superfície externa
Causa: Desgaste plano e geração de calor devido à não rotação do anel externo

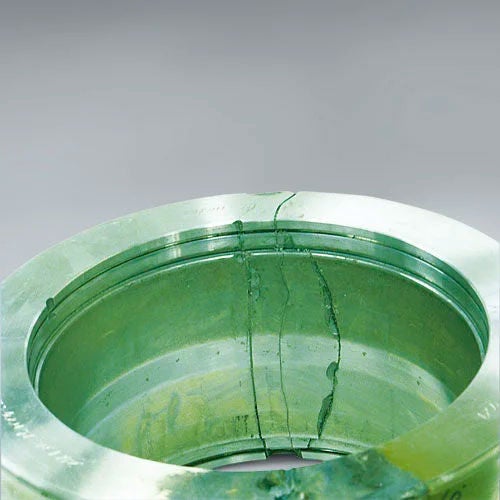

Rachaduras 5
Parte: Superfície da pista do anel externo de danos "Rachaduras 4"
Sintoma: Rachadura na superfície externa se propagando para a pista

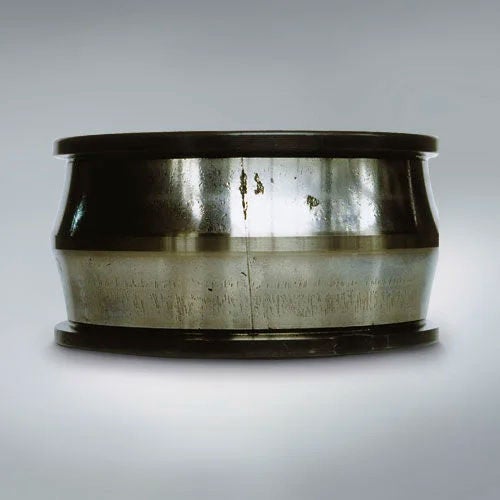

Rachaduras 6
Parte: Anel interno de um rolamento autocompensador de rolos
Sintoma: Rachaduras axiais na superfície da pista
Causa: Grande tensão de encaixe devido à diferença de temperatura entre o eixo e o anel interno

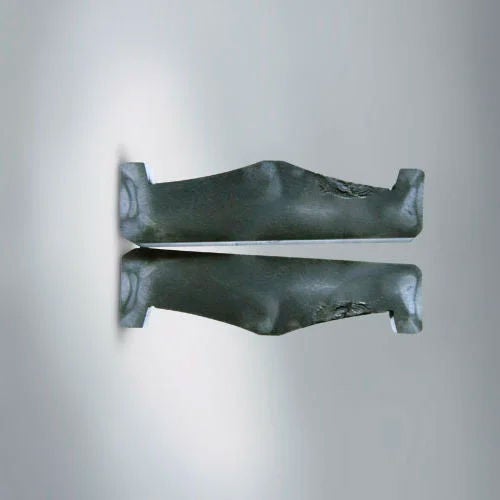

Rachaduras 7
Parte: Seção transversal do anel interno rachado de danos "Rachaduras 6"
Sintoma: A origem está diretamente abaixo da superfície da pista

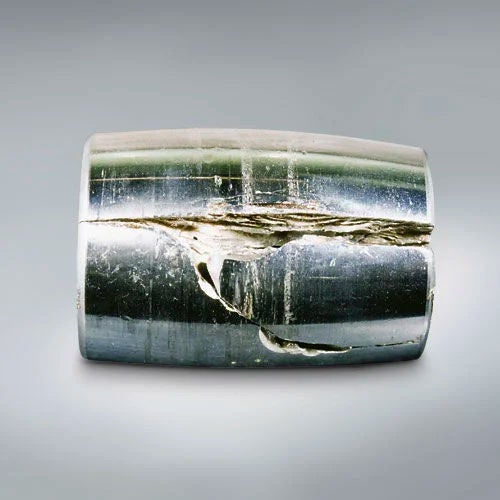

Rachaduras 8
Parte: Rolo de um rolamento de rolo esférico
Sintoma: Rachaduras axiais na superfície de rolamento
