압흔

손상상태원인대책
금속의 미분, 이물질등의 침입시 궤도면 또는 전동면에 생성된 파임.
설치시 등의 충격에 의해 전동체 피치간격으로 생긴 파임 (브리넬링 압흔)		금속분등의 이물질 침입
설치 또는 운송중의 충격
과대하중
  • 하우징의 세정
  • 밀봉장치의 개선
  • 윤활유의 세정
  • 설치 및 취급방법의 개선

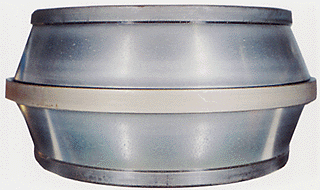

사진 8-1
  • 복열 테이퍼 로올러 베어링의 내륜
  • 궤도면에 생성된 무수한 미소압흔
  • 이물의 침입에 의한 것

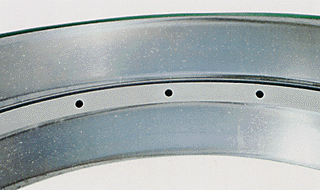

사진 8-2
  • 복열 테이퍼로울러베어링의 외륜
  • 궤도면에 생성된 무수한 미소압흔
  • 이물의 침입에 의한 것

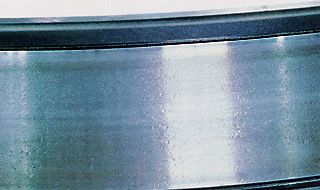

사진 8-3
  • 테이퍼로울러베어링의 내륜
  • 궤도면 전체에 생성된 무수한 대소압흔
  • 이물의 침입에 의한 것

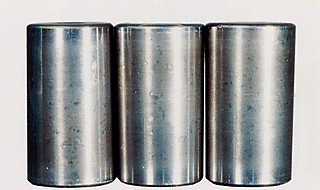

사진 8-4
  • 사진 8-3의 테이퍼 로울러
  • 전동면 전체에 생성된 많은 대소압흔
  • 이물의 침입에 의한 것
