초정밀 원통 롤러베어링
개요

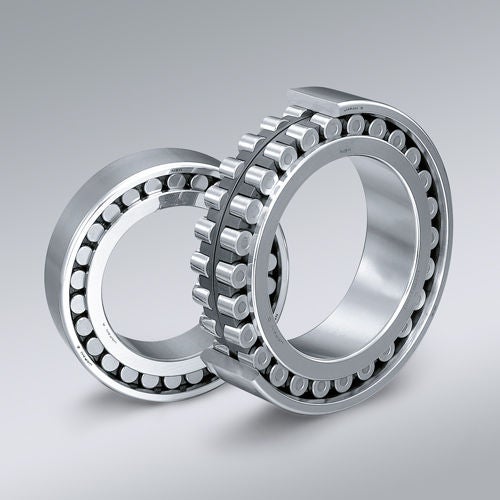

NSK 초정밀 원통형 롤러 베어링은 높은 주행 정확도가 필요한 고속 스핀들 응용 분야에서 큰 방사형 하중을 처리하도록 특별히 설계되었습니다.
특징
- ISO 규격의 표준 시리즈부터 공작기계 전용 시리즈까지 다양한 라인업을 갖추고 있습니다.
- 고강성을 중시한 복렬 원통롤러베어링과 고속성을 중시한 단열 원통롤러베어링을 라인업하였습니다.
- 고기능 베어링 로바스트 시리즈는 고속, 고강성 용도에 적합합니다.
제품 목록
신소재와 신설계로, 공작기계의 성능 향상에 기여합니다.
특징
- 고속・저발열 사양입니다.
- 그리스 윤활 조건에서 보다 장수명입니다.
- 원심력에 의한 변형을 억제하여, 고속 영역에서 회전이 안정적인 고강성 PPS 수지 케이지를 채용하고 있습니다.
ISO에 준거한 NSK 정밀 단열 원통롤러베어링의 표준 시리즈입니다.
특징
- 장수명 베어링강을 표준 사양으로 채용하였습니다.
- 고강성 타입의 전동체 안내 동합금 케이지를 채용하였습니다.
고내열성 PEEK 케이지와 내열성・내마모성이 우수한 SHX 소재를 채용하여, dmN 220만을 달성하였습니다.
특징
- 저발열 사양으로 최적 설계하였습니다.
- SHX 소재로 내소착성이 향상되었습니다.
- 고내열성・고강성 PEEK 수지를 채용하여 고속화하였습니다.
자주 묻는 질문(FAQ)
단열과 복렬의 경우, 같은 내경・외경 치수라도 내부 설계, 베어링의 폭 치수에 차이가 있어 카탈로그의 허용 회전수나 정격 하중에 차이가 있습니다. 베어링 폭 치수가 다르므로, 베어링의 주변부 치수를 확인 부탁 드립니다.
APTSURF 시리즈는 정밀 기계 전반에 대응하는 시리즈이며, 로바스트 시리즈는 공작기계 용도 등 초고속 영역에 대응하는 시리즈입니다.
공작기계 스핀들용 원통롤러베어링에는 공간 용적의 10~15%의 그리스 봉입량을 권장하고 있습니다. 그리스 봉입량이 너무 많으면 초기 운전 중에 이상 발열이 발생할 수 있으며, 결과적으로 그리스가 열화될 우려가 있습니다.
카탈로그
자세한 내용은 전체 카탈로그 목록을 검색하십시오.
2D/3D CAD Data
NSK 제품의 2D/3D CAD 데이터를 다운로드 받을수 있습니다.
2D/3D CAD Data (PART Community)
CAD 데이터는 무료로 다운로드 받을 수 있습니다. (CADENAS WEB2CAD, Inc)
본 서비스는 제품설계에 사용할 수 있는 2D, 3D데이터를 제공합니다.
