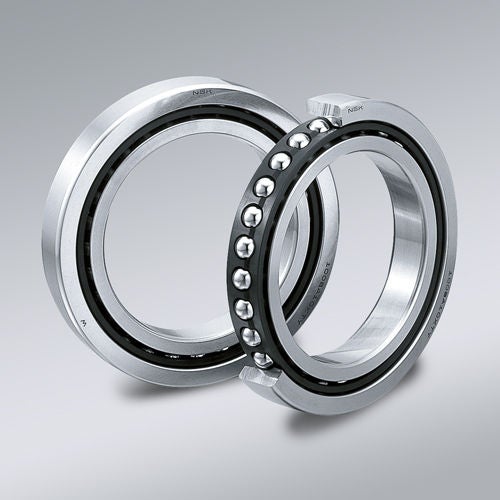

초정밀 앵귤러 볼베어링
개요
NSK 정밀 앵귤러볼베어링은 용도에 맞춰 최적의 사양을 선택할 수 있도록 다양한 시리즈를 갖추고 있습니다.
공작기계 스핀들 등 회전체의 높은 흔들림 정도가 요구되는 용도나, 고속 용도에 적합합니다.
특징
- ISO 규격의 표준 시리즈부터 공작기계 전용 시리즈까지 다양한 라인업을 갖추고 있습니다.
- 그리스가 봉입된 밀봉씰 타입 앵귤러볼베어링을 라인업하였습니다.
- 고기능 베어링 로바스트 시리즈는 고강성 시리즈부터 초고속 시리즈까지 폭넓은 라인업을 갖추고 있습니다.
제품 목록
ISO에 준거한 NSK 정밀 앵귤러볼베어링의 표준 시리즈입니다.
특징
- 장수명 베어링강을 표준 사양으로 채용하였습니다.
- 70계열, 79계열은 밀봉씰 타입을 대응하며, 그리스 수명이 1.5배 향상됩니다.
- 케이지는 2가지 타입이 준비되어 있습니다.
NSK가 자랑하는 재료 기술, 평가 기술, 해석 기술이 결집된 공작기계 스핀들용 고기능 시리즈입니다. 밀봉씰 타입 사용 시, 고성능과 장수명으로 공작기계의 신뢰성이 향상됩니다. 또한 환경 친화적이며, 에너지 절약에도 기여합니다.
특징
- 발열을 저감하여, 고속 회전에 적합합니다.
- 내열성과 내마모성이 뛰어난 SHX 소재를 사용한 X 타입은 고속에서 보다 장수명입니다.
- 다양한 용도에 대응하는 접촉각과 볼 소재로 폭넓은 라인업을 갖추고 있습니다.
- 광폭 밀봉씰 타입은 개방형에 비해 1.7배 그리스 수명이 향상됩니다.
윤활 최적화를 통해, 이제까지 경험하지 못한 정숙성과 초고속 회전을 동시에 실현 가능합니다.
특징
- 오일 에어 윤활로, NT#40 기준, 40,000 min⁻¹을 달성하였습니다.
- 기존 오일 에어와 비교 시, 약 3～5 dB의 소음 저감 효과가 있습니다.
내경 25 mm 이하의 고정도, 초고속 회전에 대응하며, 소형 스핀들의 고성능화를 위한 시리즈입니다.
특징
- 소형 스핀들 전용으로 설계된 초고속 베어링입니다.
- 내열성 및 내마모성이 뛰어난 SHX 소재를 사용한 X 타입은 고속에서 보다 장수명입니다.
- 고정도 사양을 표준 사양으로 채용하고 있습니다.
스러스트 하중 부하를 위한 앵귤러볼베어링으로, 고속성과 고강성을 실현한 로바스트 시리즈입니다.
특징
- BTR 접촉각 40° : 높은 스러스트 강성과 저발열을 동시에 실현하였습니다.
- BAR 접촉각 30° : BTR에 비해 고속 성능을 중시한 사양입니다.
스러스트 하중 부하를 위한 앵귤러볼베어링으로, 고강성을 중시한 TAC-F 시리즈입니다.
특징
- 접촉각 50° : 고속성보다 강성을 중시한 사양입니다. 중(重) 절삭 용도와 고강성 스핀들에 적합합니다.
- 비분리형으로 취급이 용이합니다.
자주 묻는 질문(FAQ)
내부 설계에 차이가 있으며, 사용 용도에 맞춰 선택할 수 있도록 라인업되어 있습니다.정밀 기계 용도로 폭넓게 사용하는 경우는 표준 시리즈, 초고속 영역에서 사용하는 경우는 로바스트 시리즈, 축경이 작은 경우는 BSR 시리즈, 스러스트 하중 부하용으로 고강성을 중시하는 경우는 TAC-F 시리즈를 추천합니다.
공작기계 스핀들용 앵귤러볼베어링은, 공간 용적의 15~30%의 그리스 봉입량을 권장하고 있습니다. 그리스 봉입량이 너무 많으면, 초기 운전 중에 이상 발열이 발생할 수 있으며, 결과적으로 그리스가 열화될 우려가 있습니다.카탈로그
