NSKリニアガイド™長寿命シリーズ DH型／DS型

MORE THAN PRECISION

NSK独自の熱処理技術により、従来比２倍の寿命を実現。



リニアガイドに、NSK独自のTF化技術（熱処理技術）を適用し、従来比２倍の長寿命化を実現した長寿命シリーズ DH型／DS型を開発しました。ラインナップも豊富に揃え、機械の更なる信頼性向上に貢献します。


downloadNSKリニアガイド™ 長寿命シリーズ DH型／DS型

downloadNSKリニアガイド™ 一般汎用シリーズ NH型／NS型

Long-Life Series DH/DS NSK Linear Guides™

特徴

1.リニアガイドにNSK独自のTF化技術を適用し従来比２倍の長寿命を実現、機械の信頼性向上に貢献。

2.標準シリーズ NH型／NS型と完全互換、簡単に置き換えが可能。

3.防塵シール、潤滑ユニットなど豊富なオプションを用意、多くの用途で使用可能。



構造・原理

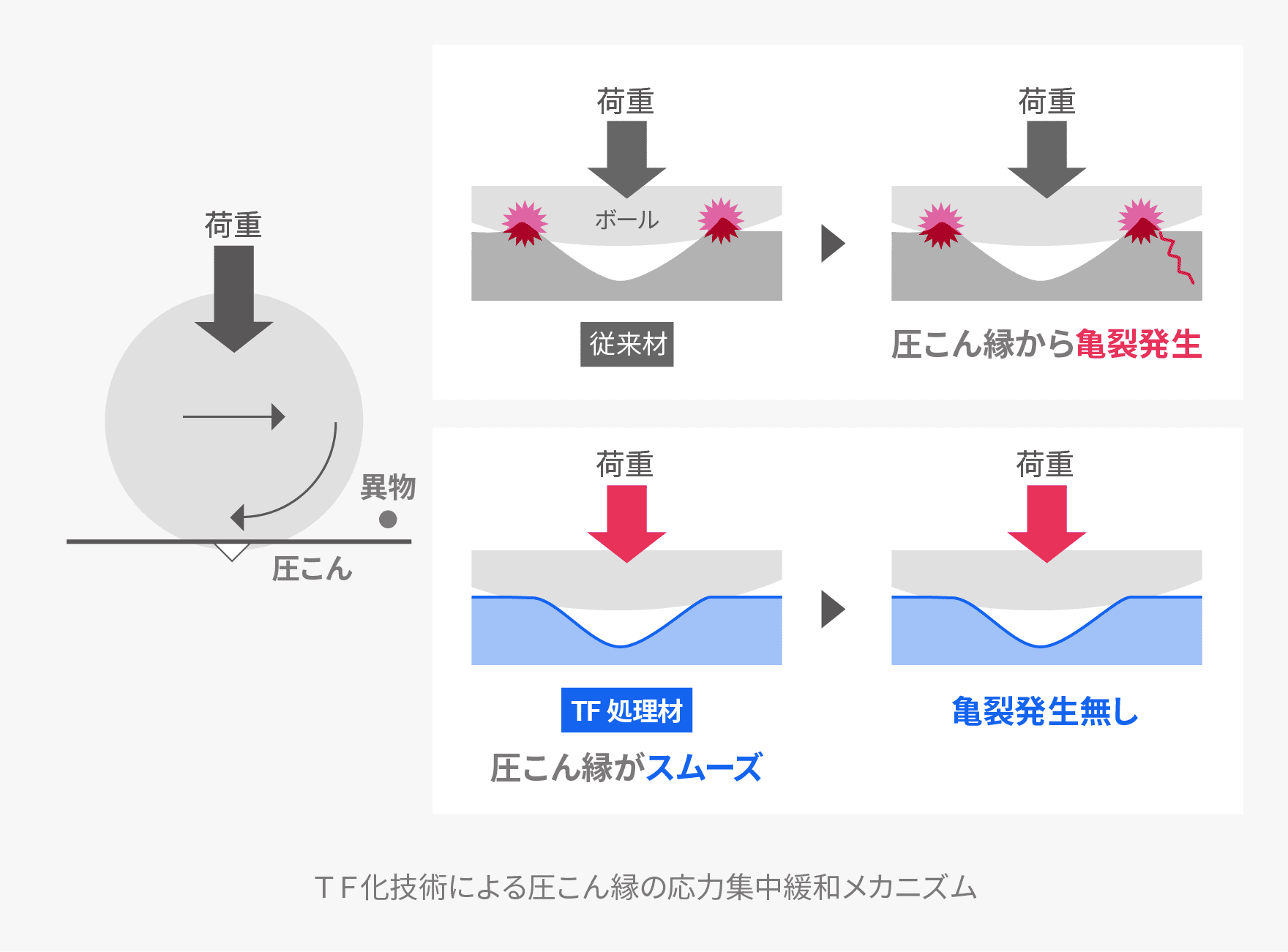

TF化技術とは

残留オーステナイト量が圧こん縁の形状に影響を与えることを利用し、圧こん縁の形状をコントロールすることで応力集中を緩和し、転がり要素の長寿命を達成する技術です。

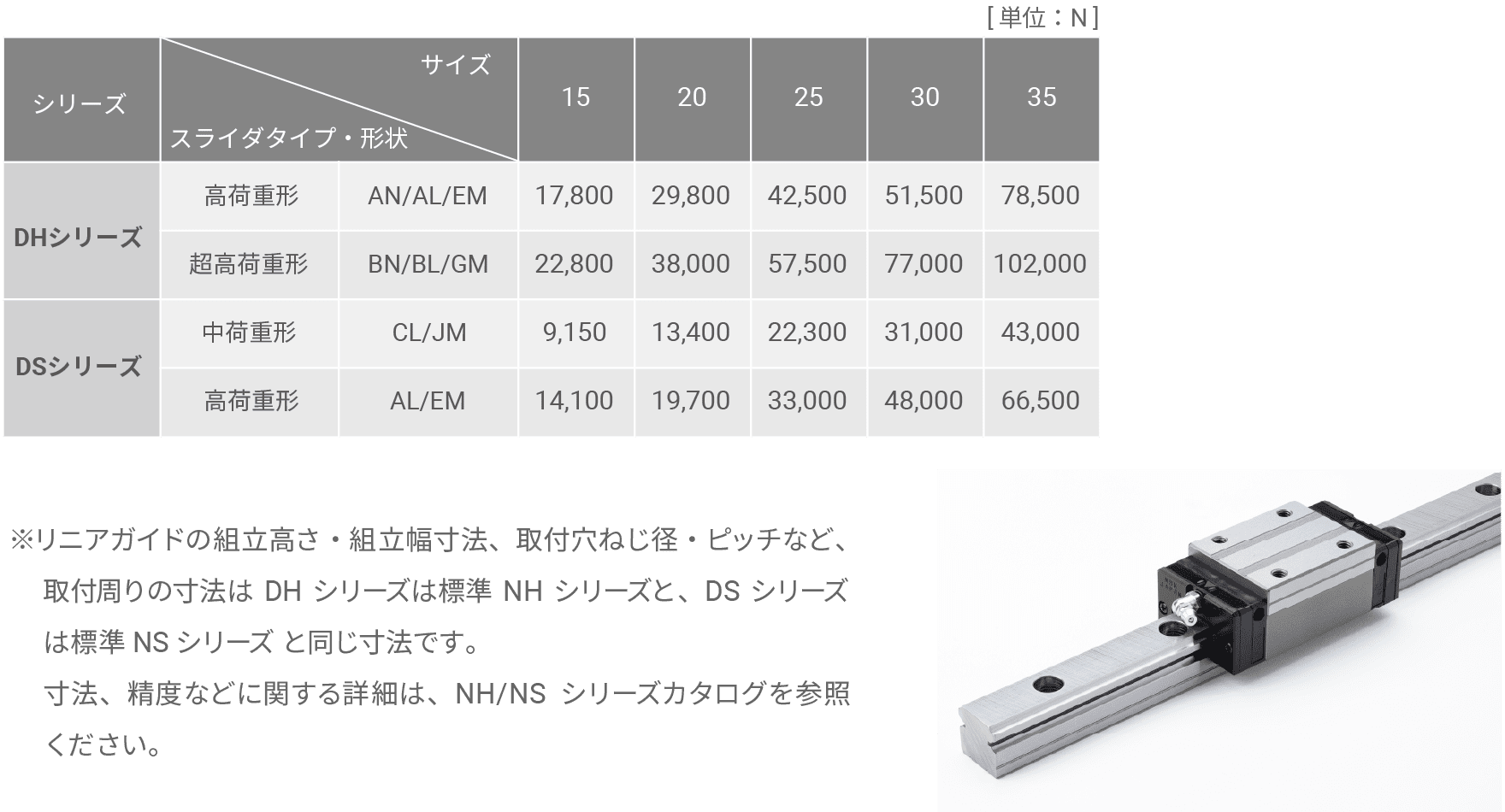

長寿命シリーズ DH型／DS型 基本動定格荷重

従来比 基本動定格荷重 126％、定格疲れ寿命は２倍に向上しています。
